| 产品介绍

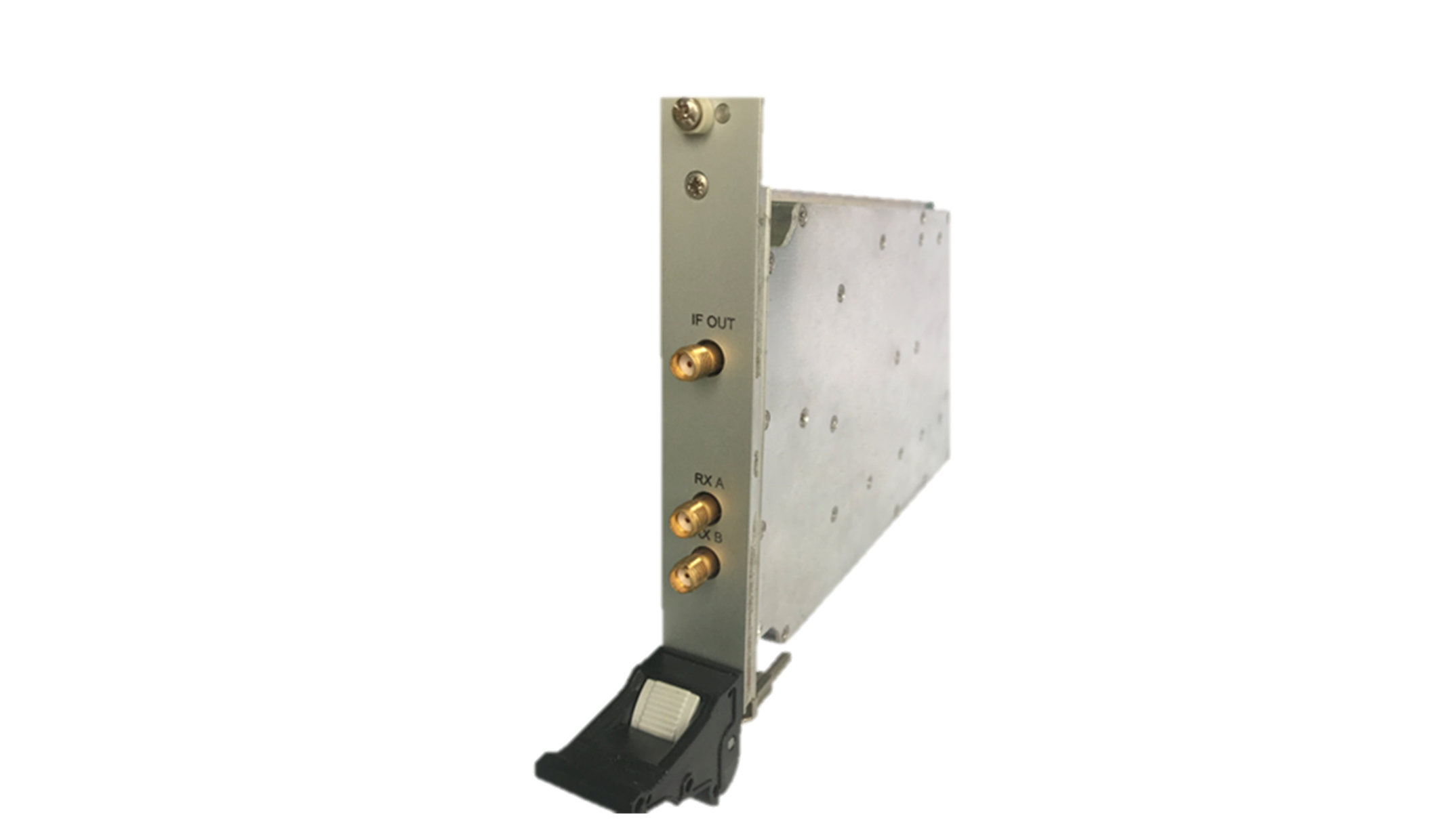

HBI射频微波通道板是基于HBI架构开发的一系列频率扩展、信号调理模块，主要由上变频模块、下变频模块及中频调理模块等组成。配合基带的高速收发模块可以实现宽带收发信机、宽带矢量信号源、相干阵列信号源，宽带矢量分析仪等功能。
| 主要特性
● 最高支持1GHz的瞬时带宽
● 发射机120dB/ 0.1dB步进调整
● 适配传统的收发信机的中频频率
| 主要技术指标
HBI射频微波通道板 |
名称 | 说明 |
HBI-UPC-1A 18GHz上变频板 | 1.5MHz~6GHz中频输入，1.5MHz~18GHz的频率输出 |
HBI-UPC-2A 40GHz上变频板 | 1.5MHz~6GHz中频输入，1.5MHz~40GHz的频率输出 |
HBI-DWC-1A 6.2GHz下变频板 | 1.5MHz~6.2GHz射频输入，720MHz/70MHz中频输出 |
HBI-DWC-2A 18GHz下变频板 | 1.5MHz~18GHz射频输入，1.9GHz/300MHz中频输出 |
HBI-DWC-3A 40GHz下变频板 | 1.5MHz~40GHz射频输入，1.9GHz/300MHz中频输出 |
HBI-SC-1A 6.2GHz调理板 | 相干矢量信号源信号调理通道 |
HBI-IFRX-1A 70MHz/720MHz/1.2GHz接收机中频调理板 | 高码率接收机中频调理通道 |
HBI-IFTX-1A 70MHz/720MHz/1.2GHz发射机中频调理板 | 高码率发射机中频调理通道 |
