频谱分析仪

  • 频率高达67GHz

  • 分析带宽：最大4GHz，具有100MHz、250MHz、500MHz、1GHz、2GHz、4GHz带宽可选

  • 实时分析带宽：最大2GHz，100%截获概率（POI）：优于0.65us，有效支持复杂场景下宽带信号实时分析

    和跳频信号捕获

  • 存储深度：提供最大20TByte内部采集存储深度，有效支持用户长时间信号采集存储需求

  • 本底噪声：-166 dBm/Hz @1GHz(开前置放大器典型值)

  • 相位噪声：<-135 dBc/Hz @1GHz,10kHz Offset


立即报价
频谱分析仪
频谱分析仪
频谱分析仪
频谱分析仪
频谱分析仪
  • 概述
  • 规格书下载
  • 视频
  • 应用文档标签

| 产品概述

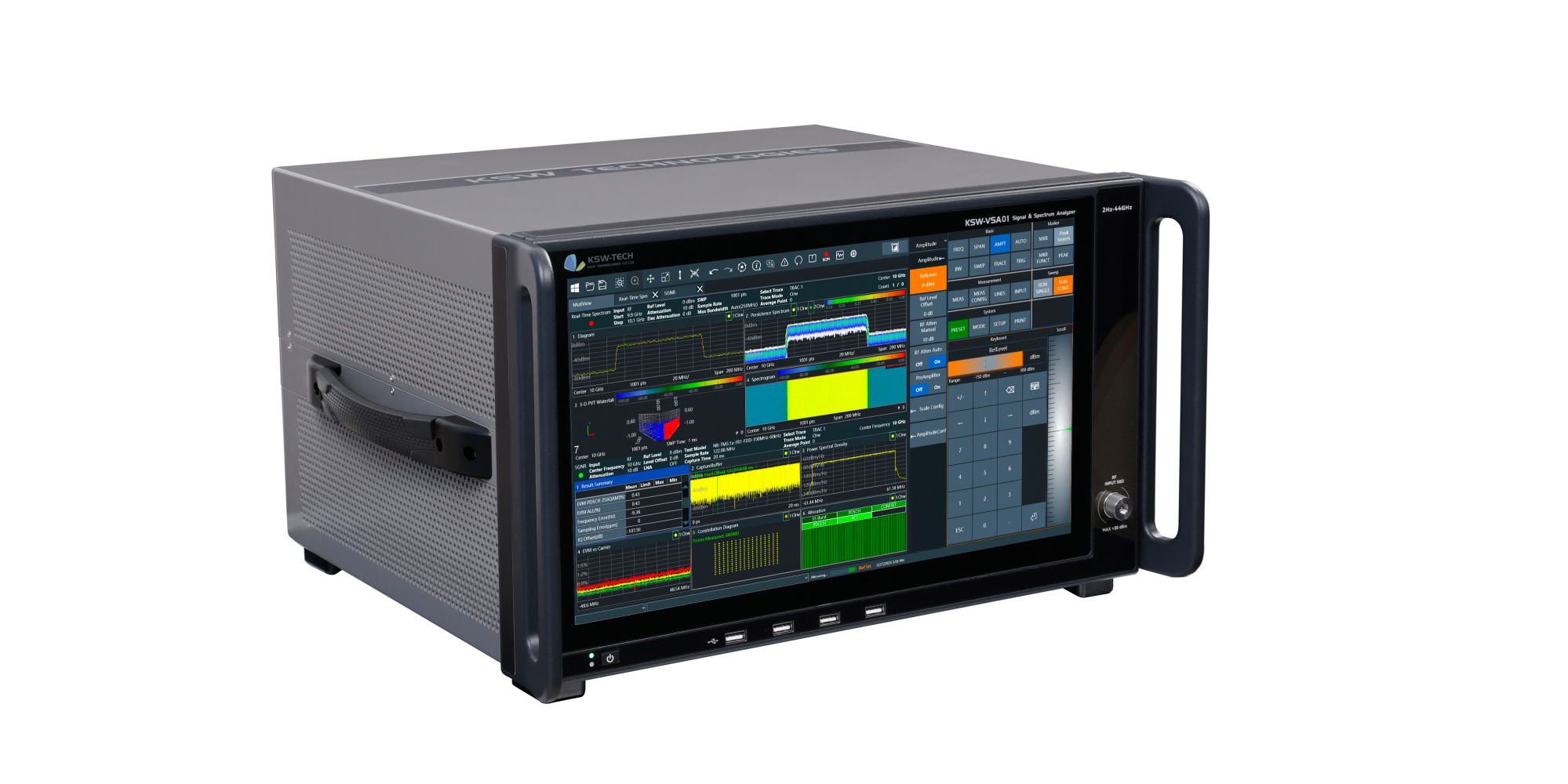

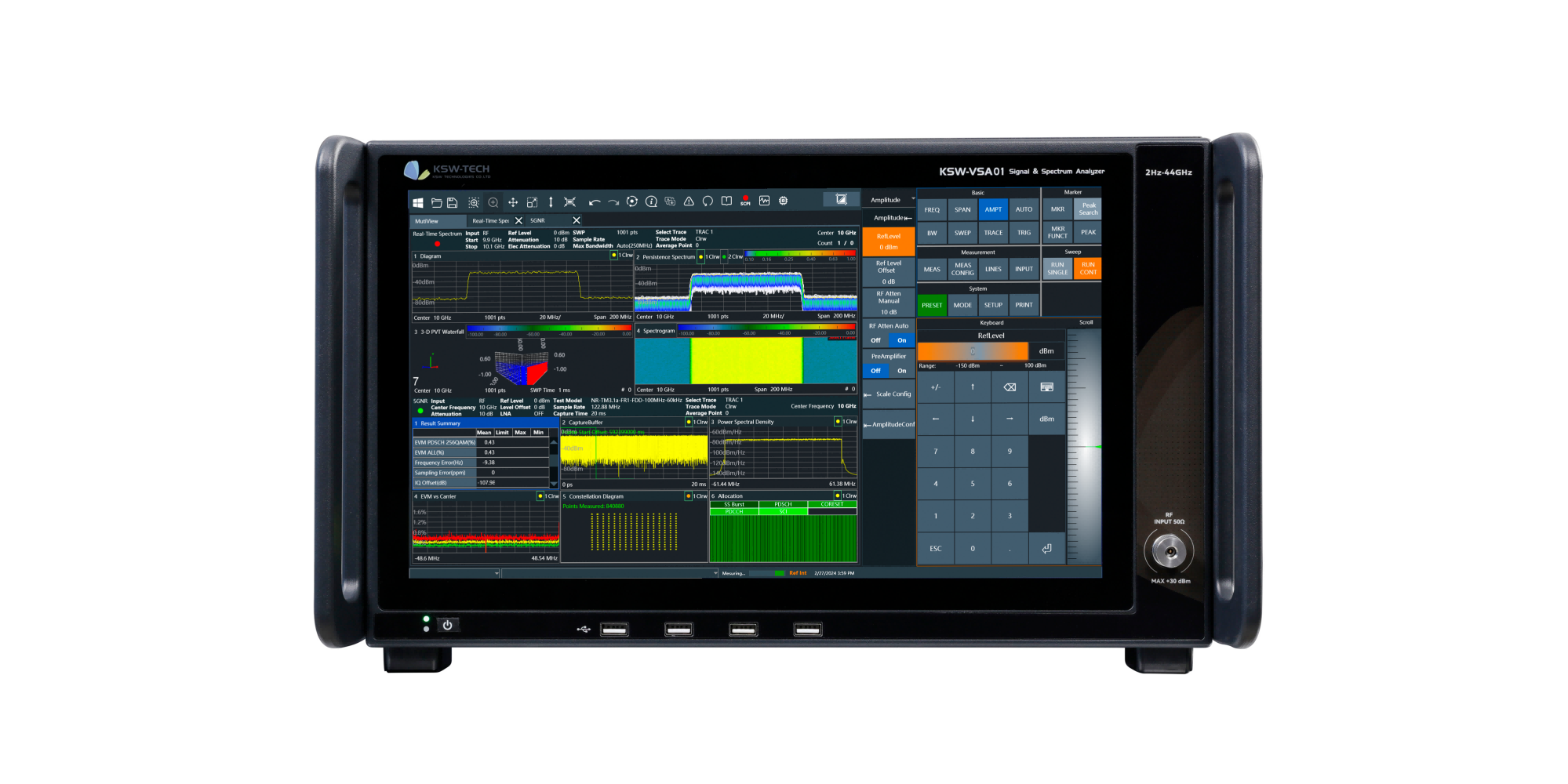

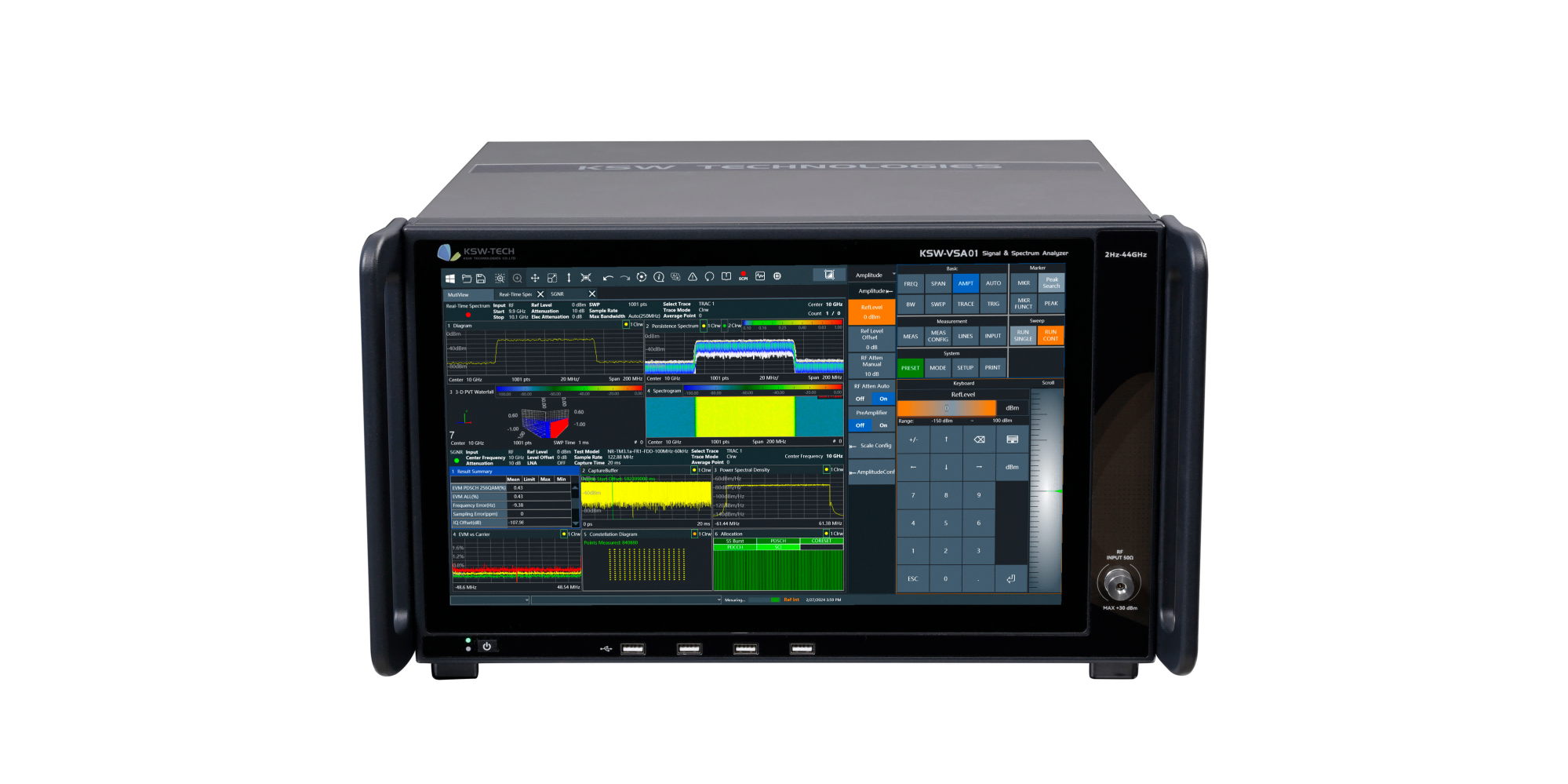

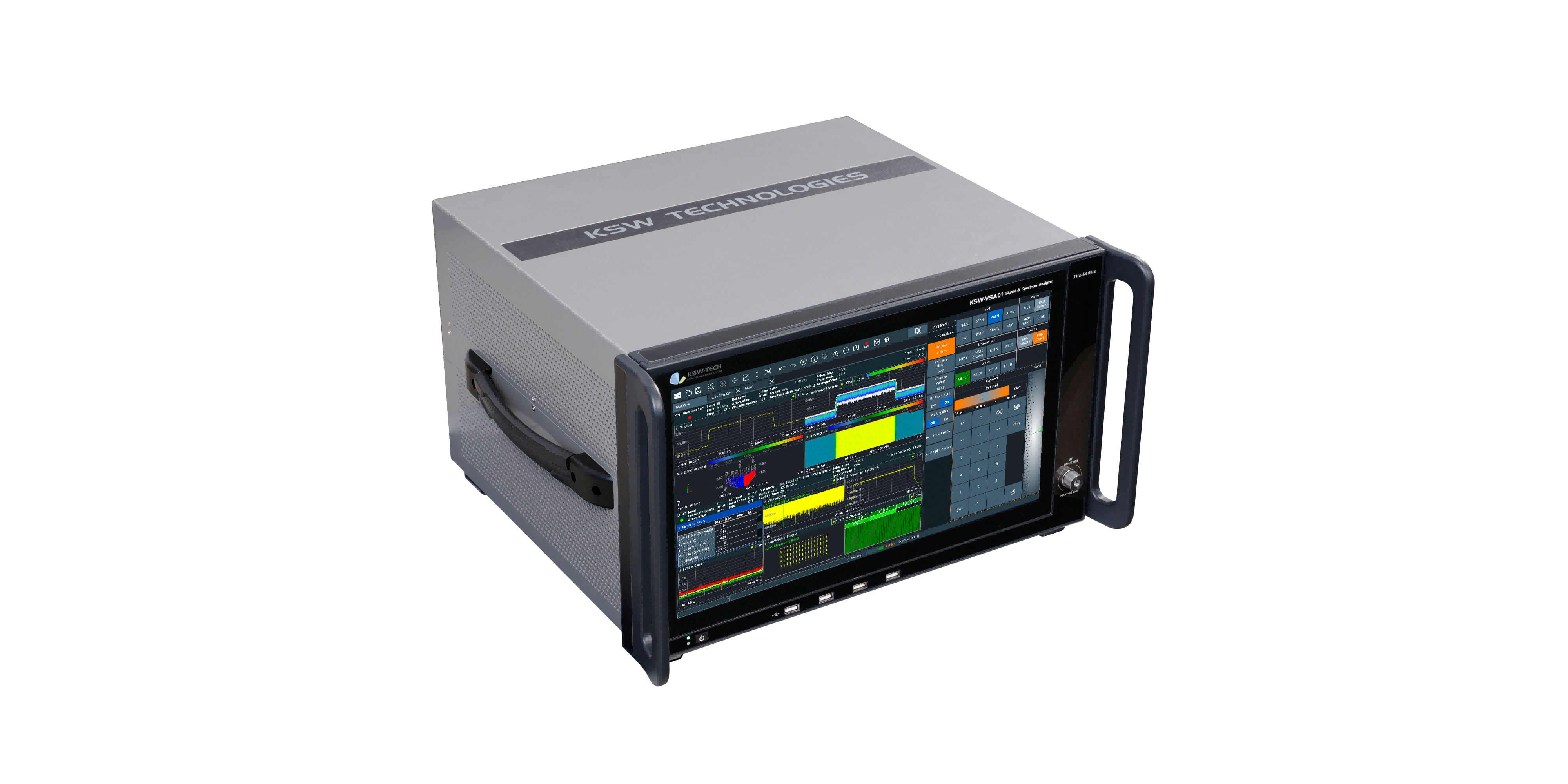

坤恒顺维KSW-VSA01频谱分析仪采用高性能射频微波设计，结合数字均衡算法，实现高宽带、大动态频谱和矢量信号分析功能。产品具有优异的射频微波性能、大带宽大容量数据采集、高质量高效率实时频谱分析等性能特点，具备常见频谱和功率测试、相位噪声分析、实时频谱分析、IQ数字信号解调、矢量信号分析、噪声系数分析、瞬态信号分析、脉冲分析等多种测试测量能力，具有LTE、WLAN等移动通信信号的解调分析能力。

| 主要特点


信号与频谱分析仪

  • 频率高达67GHz

  • 分析带宽：最大4GHz，具有100MHz、250MHz、500MHz、1GHz、2GHz、4GHz带宽可选

  • 实时分析带宽：最大2GHz，100%截获概率（POI）：优于0.65us，有效支持复杂场景下宽带信号实时分析和跳频信号捕获

  • 存储深度：提供最大20TByte内部采集存储深度，有效支持用户长时间信号采集存储需求

  • 本底噪声：-166 dBm/Hz @1GHz(开前置放大器典型值)

  • 相位噪声：<-135 dBc/Hz @1GHz,10kHz Offset

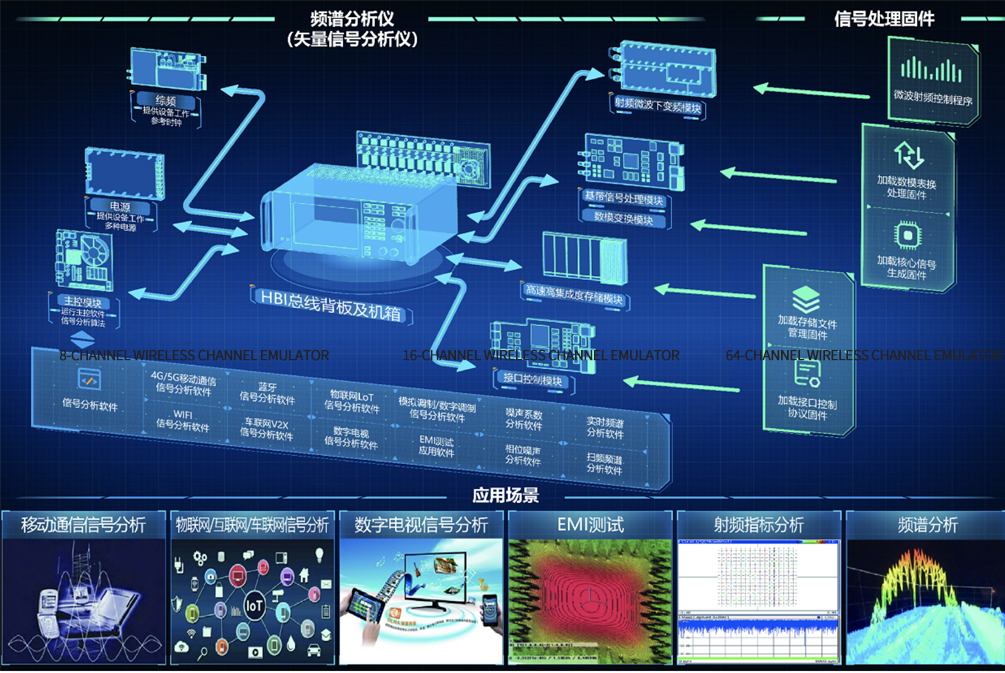

| 应用场景


频谱分析仪



| 技术指标


频率范围

频率规格

DC耦合

AC耦合

8GHz

2 Hz to 8 GHz

10 MHz to 8 GHz

26.5 GHz

2 Hz to 26.5GH

10 MHz to 26.5 GHz

44 GHz

2 Hz to 44 GHz

10 MHz to 44 GHz

50GHz

2 Hz to 50 GHz

10 MHz to 50 GHz

67GHz2 Hz to 67 GHz10 MHz to 67 GHz

内部参考频率

准确度：±（上次校准日期x老化率+温度稳定度+校准准确度）

老化率： ±1×10-8/年

温度稳定度：±1×10-8

频率读出准确度

频率读出准确度 = ± (标记频率 x 参考频率准确度 + 10 % x RBW + 2 Hz + 0.5 x 水平分辨率 + 1Hz)

水平分辨率 = span / (sweep points -1)

扫描点数

101~100001

计数器频率准确度

±（标记频率 x 频率准确度）

分辨率：0.001Hz

频宽

范围：0Hz，10Hz~该型号最高频率

准确度：±（0.1%频宽 + 频率水平分辨率）

扫描时间

SPAN = 0Hz，1us~16000s

SPAN ≥ 10Hz，3us~16000s

分辨率带宽


标配范围：1Hz~10MHz

选配范围：0.1Hz~20MHz

步进：1,2,3,4,5,6,7,8,9,10……序列

转换功率不确定度：（100kHz为参考）

±0.15db@(1Hz＜RBW≤1MHz)

±0.25db@(1MHz＜RBW＜10MHz)

3 dB带宽不确定度：<3%

形状因子 60 dB:3 dB: < 4.1

分析带宽

100MHz（选件）250MHz（选件）/500MHz（选件）/1000MHz（选件）/2000MHz（选件）/4000MHz（选件）

选件内带宽任意设置，分辨率为1Hz,范围100Hz~选件最大带宽

视频带宽

范围：1Hz~10MHz(1,2,3,4,5,6,7,8,9,10序列)

20MHz(选配)

触发方式

自由、功率、视频、外部、定时器、中频、射频

检波方式

峰峰值、正峰值、负峰值、均方根、平均、取样

剩余调频

相位噪声

（载频1GHz, 25℃）

(frequency = 1000 MHz, RBW = 1 kHz, sweep time = 100 ms) < 0.1 Hz

频偏

指标(dBc/Hz)

典型值(dBc/Hz)

100Hz

-110

-113

1kHz

-126

-128

10kHz

-135

-137

100kHz

-136

-139

1MHz

-138

-140

10MHz

-140

-142

显示噪声电平

(前放关)

（输入端接匹配负载，轨迹选平均，检波类型为平均，0dB衰减，归一化至1Hz，20℃~30℃

）

频率范围

指标(dBm/Hz)

典型值(dBm/Hz)

100Hz~10MHz

-143

-145

10MHz ~500MHz

-151

-153

500MHz ~1000MHz

-150

-152

1000MHz ~3400MHz

-147

-151

3400MHz ~6500MHz

-146

-148

6500MHz ~8000MHz

-146

-149

8000MHz ~13000MHz

-145

-147

13000MHz ~18000MHz

-143

-145

18000MHz ~30000MHz

-140

-142

30000MHz ~40000MHz

-135

-138

40000MHz ~44000MHz

-133

-135

44000MHz ~50000MHz

-127

-129

50000MHz ~67000MHz

-128
-133

显示噪声电平

(前放开)

（输入端接匹配负载，轨迹选平均，检波类型为平均，0dB衰减，归一化至1Hz，20℃~30℃）

频率范围

指标(dBm/Hz)

典型值(dBm/Hz)

10MHz~50MHz

-155

-157

50MHz ~8000MHz

-165

-167

8000MHz ~18000MHz

-162

-164

18000MHz ~26500MHz

-161

-163

26500MHz ~40000MHz

-157

-159

40000MHz ~44000MHz

-154

-156

44000MHz ~50000MHz

-156

-158

50000MHz ~67000MHz

-147

-149

频率响应和绝对幅度响应

                  (预选器开，CW，10dB衰减，25℃）

频率范围

指标(±x dB)

典型值(±x dB)

2Hz~10MHz

±0.3

±0.3

10MHz ~8000MHz

±0.3

±0.3

8000MHz ~13000MHz

±0.5

±0.4

13000MHz ~26500MHz

±0.6

±0.6

26500MHz ~40000MHz

±1.0

±0.7

40000MHz ~50000MHz

±1.4

±1.3

50000MHz ~67000MHz

±1.8

±1.6

频率响应和绝对幅度响应

                    (预选器关，CW, 10dB衰减，25℃）

频率范围

指标(dB)

典型值(dB)

（10dB衰减，25℃）

2Hz ~10MHz

±0.3

±0.3

10MHz ~8000MHz

±0.3

±0.3

8000MHz ~13000MHz

±0.3

±0.4

13000MHz ~26500MHz

±0.6

±0.5

26500MHz ~40000MHz

±0.8

±0.6

40000MHz ~50000MHz

±0.9

±0.8

50000MHz ~67000MHz

±1.2

±1.0

衰减器

衰减范围

0~70 dB（标配）  0~75 dB（选配）

衰减步进

1 dB /2 dB

衰减器转换不确定度

＜0.25(衰减值≤40dB)   ＜0. 35(衰减值＞40dB)

邻信道泄漏功率比(ACLR)

(3GPP WCDMA, single carrier, 1 DPCH, carrier frequency = 2 GHz)

第一邻道功率

第二邻道功率

噪声消除关：-69 dBc

噪声消除关:-71 dBc

噪声消除开：-80 dBc

噪声消除开-82 dBc

(5G-NR, TM3_1a, carrier frequency = 3.5 GHz)

第一邻道功率

第二邻道功率

噪声消除关：-55 dBc

噪声消除关:-55 dBc

噪声消除开：-61 dBc

噪声消除开-62 dBc

三阶截获点（TOI）

(两个-15dBm，CW信号，间隔1MHz，25℃)

频率范围

指标

典型值

fin < 5 MHz

> 20 dBm

 23 dBm

5MHz ~ 100MHz

> 15 dBm

 21 dBm

100MHz ~ 2000MHz

> 16 dBm

 22 dBm

2000MHz ~ 6500MHz

> 15 dBm

 21 dBm

6500MHz ~ 8000MHz

> 14 dBm

 19 dBm

8000MHz ~ 26.5GHz

> 16 dBm

 23 dBm

26.5GHz~ 50GHz

> 15 dBm

 22 dBm

50GHz~ 67GHz

> 14 dBm

 20 dBm

1dB增益压缩

（RF attenuation = 0 dB, RF preamplifier off）


频率范围

指标

典型值

Fc ≤ 8GHz

≥ +8 dBm≥ +10 dBm

8GHz < Fc ≤ 26.5GHz

≥ +8 dBm≥ +10 dBm

26.5GHz < Fc ≤ 44GHz

≥ +7 dBm≥ +10 dBm

44GHz < Fc ≤ 50GHz

≥ +6 dBm≥ +10 dBm

50GHz < Fc ≤ 67GHz

≥ +4 dBm≥ +7 dBm

剩余响应


（输入端接匹配负载，0db衰减，20℃~30℃）

频率范围

指标

典型值

f < 1MHz

< -90dBm

< -90dBm

1MHz ~ 8000MHz

< -100dBm

< -110dBm

8000MHz ~ 26.5GHz

< -100 dBm

< -100 dBm

26.5GHz ~ 50GHz

< -100 dBm

< -100 dBm

输入驻波比

VSWR (0 dB to 79 dB, in 1 dB steps)

10 dB 衰减

<8GHz

≤1.4

≤1.2

8GHz ~ 26.5GHz

≤2.0

≤1.6

26.5GHz ~ 44GHz

≤2.2

≤2.0

44GHz ~ 50GHz

≤2.5

≤2.3

50GHz ~ 67GHz

≤3.0

≤2.5

存储硬盘容量

SSD硬盘，默认250GB，可拓展至2TB



IQ采集深度

最大2G样点

流盘存储深度

最大可高达20TB(选件)



实时频谱

分析带宽(MHz)：250M(选件)/500M(选件)/1000M(选件)/2000M(选件)

100%截获概率（POI）：优于0.65us（2GHz带宽）

FFT 长度：1024/2048/4096/8192/16384/32768

FFT窗：Blackman Harris, Flattop, Gaussian, Rectangular, Hanning, Hamming, Kaiser

FFT重叠率：≥ 50%

FFT最大处理速度：2539062 次/秒

显示方式：real-time spectrum, persistence spectrum, real-time spectrogram, power vs. time, power vs. time waterfall
