|产品概述

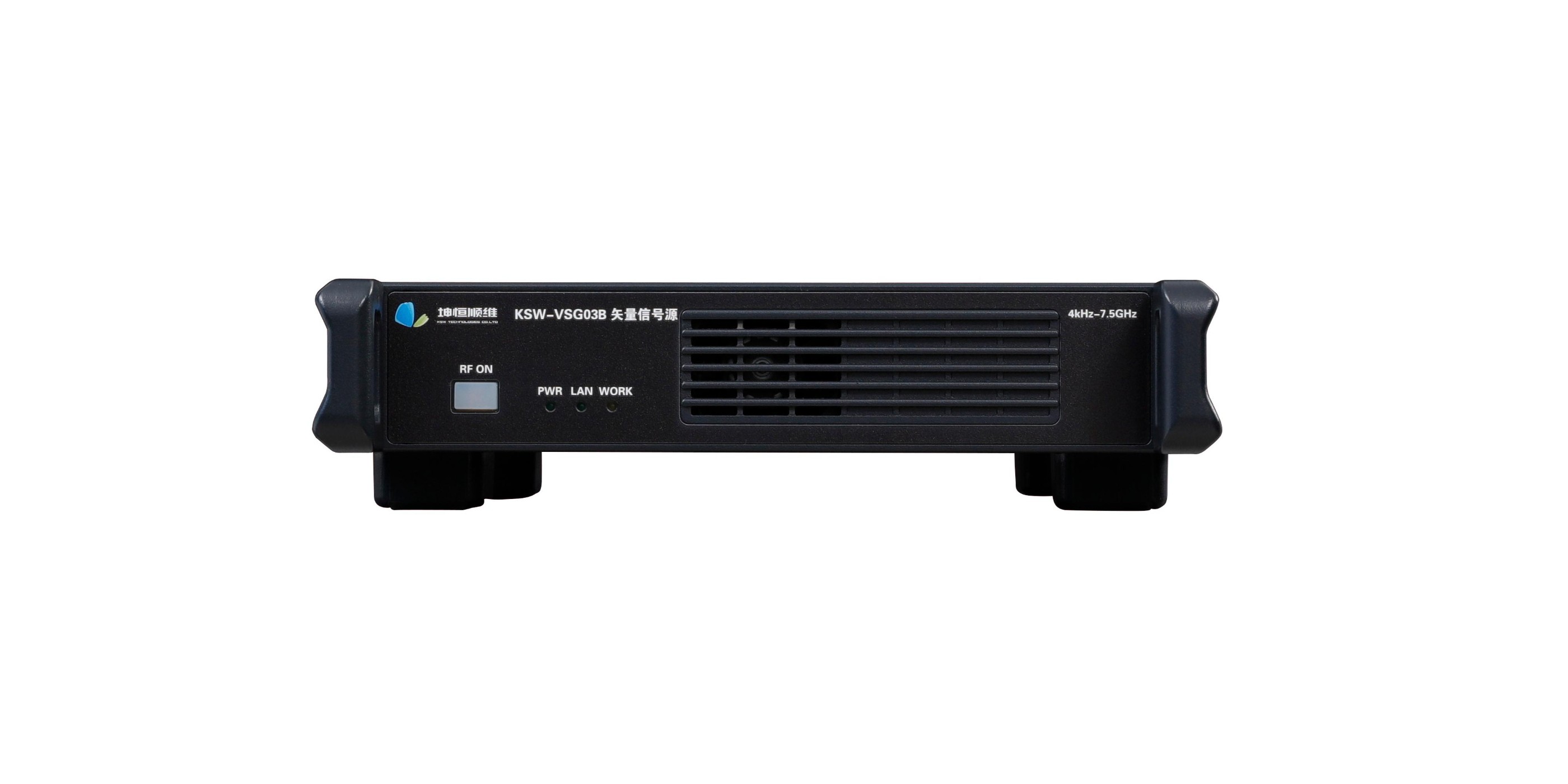

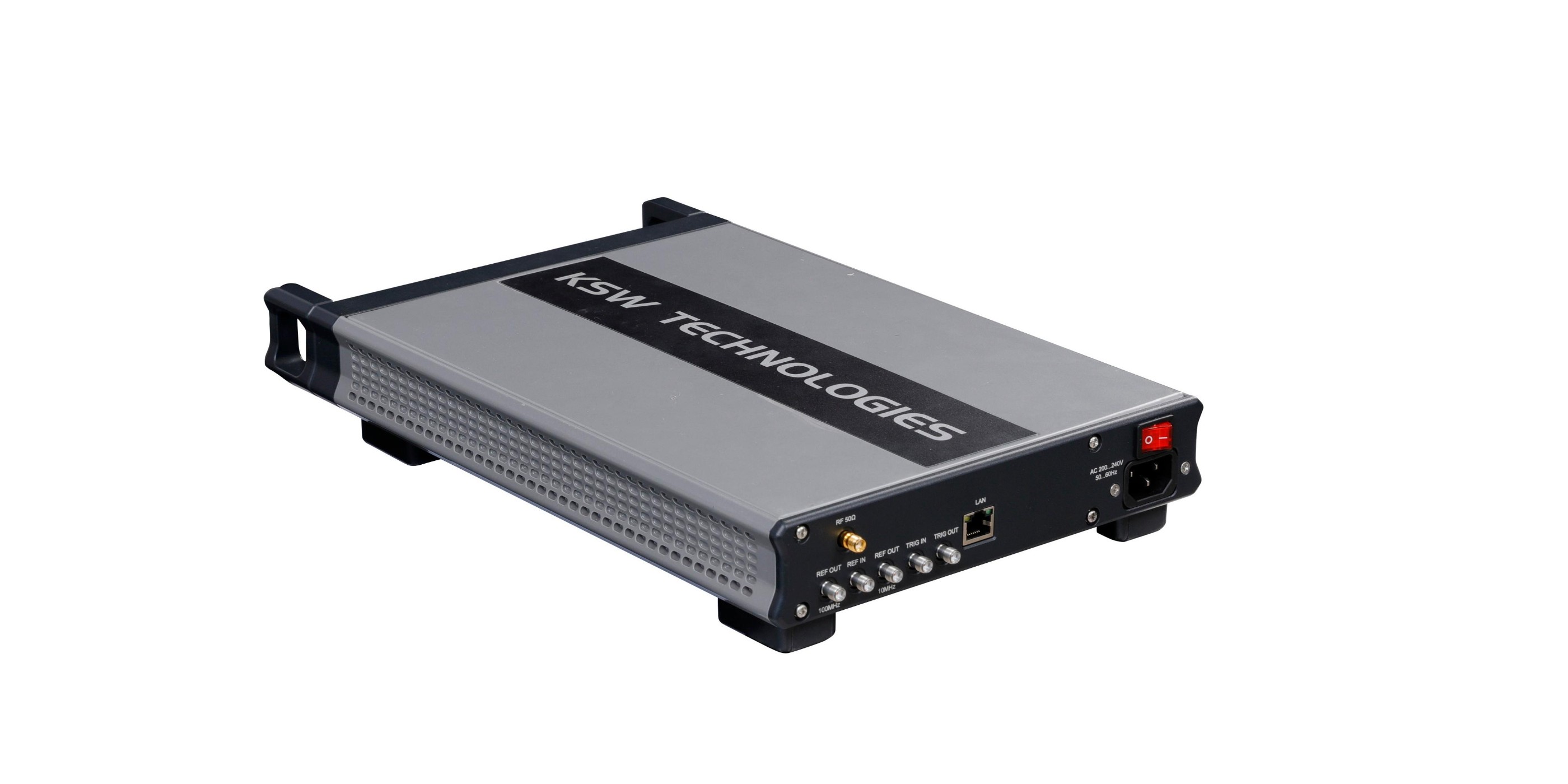

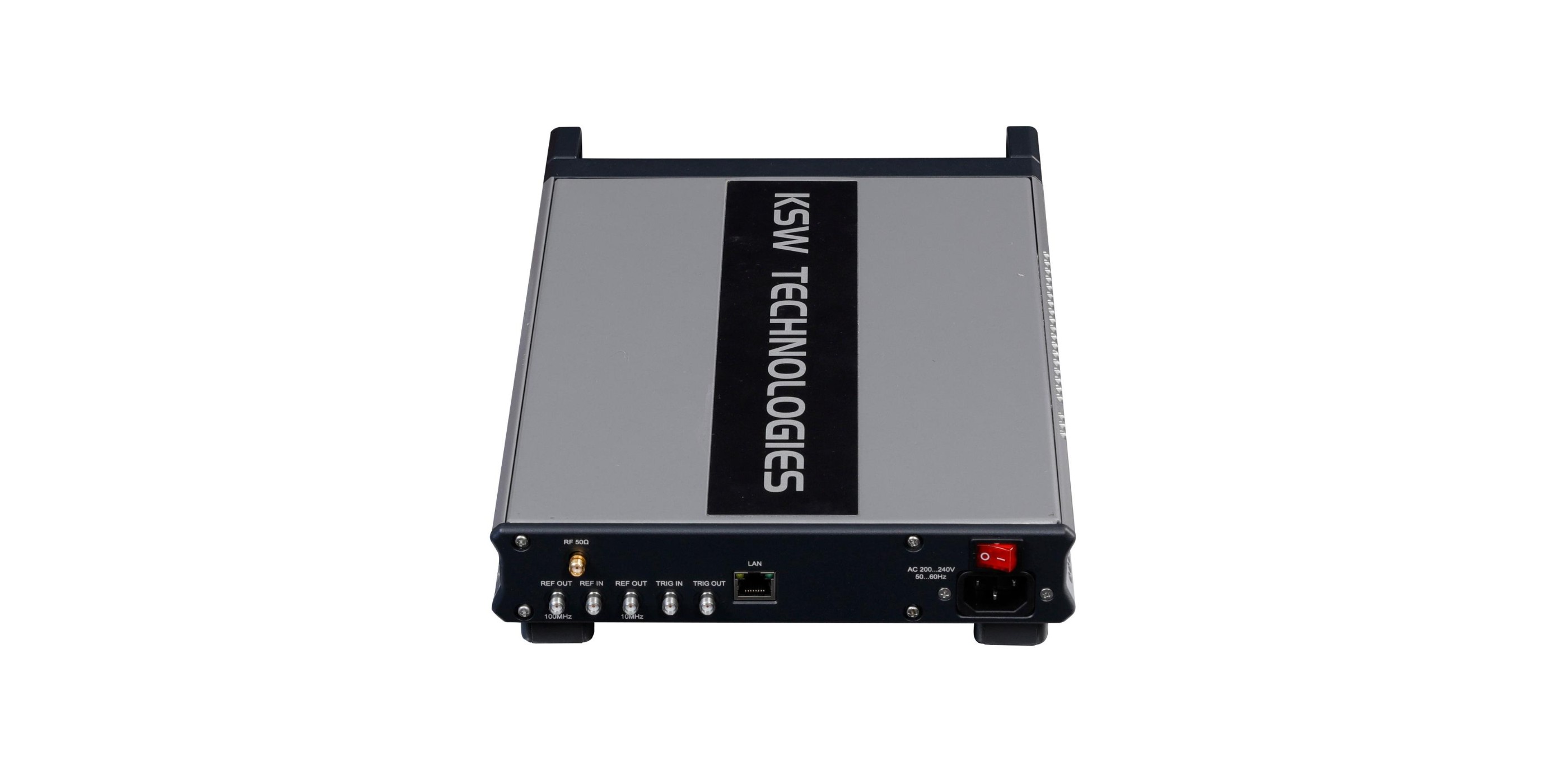

KSW-VSG03B型矢量源覆盖100KHz～7.5GHz频率范围，具备优异的矢量调制性能，其内置基带信号发生器设置简单、性能灵活，调制样式多，还可以根据用户需要编辑、下载配置所需要的波形，进行各种复杂信号模拟。

最大500MHz射频调制带宽，可满足大带宽信号模拟需求。信号质量优异，既是理想的本振源和时钟源，也是高性能的复杂矢量调制信号源。

|主要特点

• 频率范围： 100KHz～7.5GHz

• 矢量幅度误差极小

• 内置宽带基带信号发生器，支持ARB模式

• 产生PSK\MSK\APSK\QAM\等常用数字调制信号

• 高频谱纯度、大动态范围信号输出，适合高精度频谱和调制测量

• 采用小型化1U设计，特别适合空间紧凑的生产线使用

|主要技术指标

• 频率范围：100kHz~7.5GHz

• 内部基带：800MHz I/Q sample rate

• 最大射频带宽：500MHz

• 波形长度：最大2G Sample

• 杂散抑制：

        ≤-68dBc @ Fc ≤ 10MHz

        ≤-85dBc @ 10MHz＜Fc≤ 100MHz

        ≤-93dBc @ 100MHz＜Fc≤ 1GHz

        ≤-88dBc @ 1GHz＜Fc≤ 2GHz

        ≤-85dBc @ 2GHz＜Fc≤ 6GHz

        ≤-70dBc @ 6GHz ＜Fc≤ 7.5GHz

• 谐波抑制：≤-40dBc

• EVM：< 0.5% @典型值,5G NR,FR1,100MHz

• ACPR: <-68dBc@WCDMA  64 DPCH, 1.8~2.2GHz

             <-58dBc@5G NR,FR1

• 带内平坦度：＜±0.4dB@BW＜400MHz

• 频率准确度 / 频率稳定度：≤1*10^-7

• 相位噪声：




• 脉冲调制：开/关比＞80dB，上升/下降时间＜5ns，最小脉冲宽度：10ns

• 输出功率分辨率：0. 01dB

• 输出功率精度：

  1)< 0.6dB@15dBm≤Pout ≤28dBm

  2)< 0.4dB@-30dBm≤Pout ≤15dBm

  3)< 0.5dB@-100dBm≤Pout ≤-30dBm

  4)< 1.0dB@-120dBm≤Pout ≤-100dBm

• 输出功率动态范围：

  1)-120～+18dBm(PEP)@100kHz＜Fc≤10MHz

  2)-120～+26dBm(PEP)@10MHz＜Fc≤100MHz

  3)-120～+24dBm(PEP)@100MHz＜Fc≤5GHz

  4)-120～+22dBm(PEP)@5GHz＜Fc≤7.5GHz

• 支持触发输入输出

• 内部参考输出：10MHz，100MHz

• 外部参考输入范围：1~100MHz

• 外部控制接口：LAN，SCPI指令

• 控制方式：Web端/主控软件


• 尺寸： 33*23*6(长*宽*高cm)
