| 用户需求

卫星通信射频测试是通过测量和分析射频（Radio Frequency）信号的性能指标，验证卫星通信设备及系统在真实信道环境中的工作能力，核心目的为确保设备在复杂空间信道和极端环境下仍能可靠通信，为系统部署提供数据支撑。

| 解决方案

卫星通信射频测试主要由四个方面构成：

1. 发射机测试

功率特性：饱和功率、功率稳定度、功率控制精度。

信号质量：调制精度（EVM）、相位噪声、杂散发射等。

频谱合规性：邻道泄漏比（ACLR）、带外辐射。

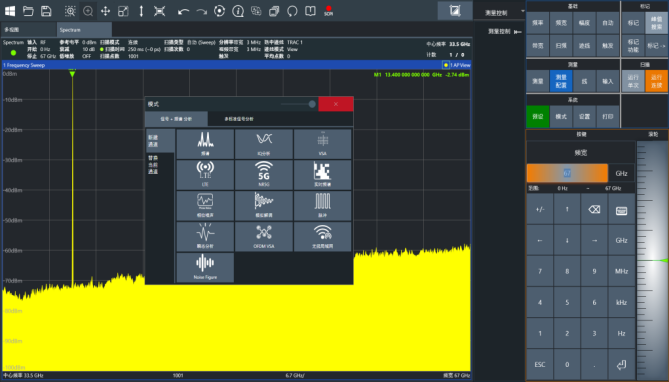

在发射机测试中，频谱分析仪能够通过准确的频谱分析和解调调制分析，为卫星通信射频测试提供更有力的数据支撑。频谱分析仪核心功能如下：

功率测量：

精确量化发射功率、功率稳定度及功率控制精度，确保符合卫星链路预算要求。

    频谱合规性验证：

杂散发射：定位非谐波寄生信号；

ACLR（邻道泄漏比）：评估邻道干扰抑制能力。

信号质量分析：

调制精度：通过EVM（误差矢量幅度）量化调制缺陷；

相位噪声：测量本振相位稳定性对信号的影响。

2. 接收机测试

灵敏度：最低接收功率下的误码率达标能力；

抗干扰性：同频/邻道干扰抑制、阻塞特性；

动态范围：强信号与弱信号并存时的解调稳定性；

            信号源的核心作用：

            模拟卫星信号：

            生成符合标准的调制信号，验证接收机在真实空间环境中的解调能力。

            极限条件测试：

            灵敏度测试：逐步降低信号功率至理论门限，测量误码率是否达标；

            抗干扰测试：叠加同频/邻道干扰信号，测试接收机的选择性及阻塞特性。

            频谱仪的核心作用：

            信号质量监控：

            测量输入信号的频率精度、相位噪声及功率稳定性，确保测试激励的可靠性；

            分析干扰信号的频谱纯度，避免测试偏差。

            辅助诊断：捕获接收机前端异常（如饱和失真、谐波杂散），定位射频链路故障。

3. 信道仿真验证

动态损伤模拟：多普勒频移（包含码多普勒）、时延、多径衰落。

环境效应：大气衰减（雨衰、电离层闪烁）、噪声注入（热噪声、相位抖动）。

在卫星通信测试中，无线信道仿真仪的核心作用是通过高精度数学建模与实时硬件处理，复现真实空间信道的动态损伤特性，为半实物仿真设备验证提供可控的测试环境。

   在卫星射频通信中无线信道仿真仪具有如下特点：

• 时延连续性

• 采用码多普勒代替时延滑窗，避免相位不连续

• 码多普勒

• 保持宽频段频偏的线性

• 基带数据抓取

• 无线信道仿真仪基带IQ数据抓取及采样率变换

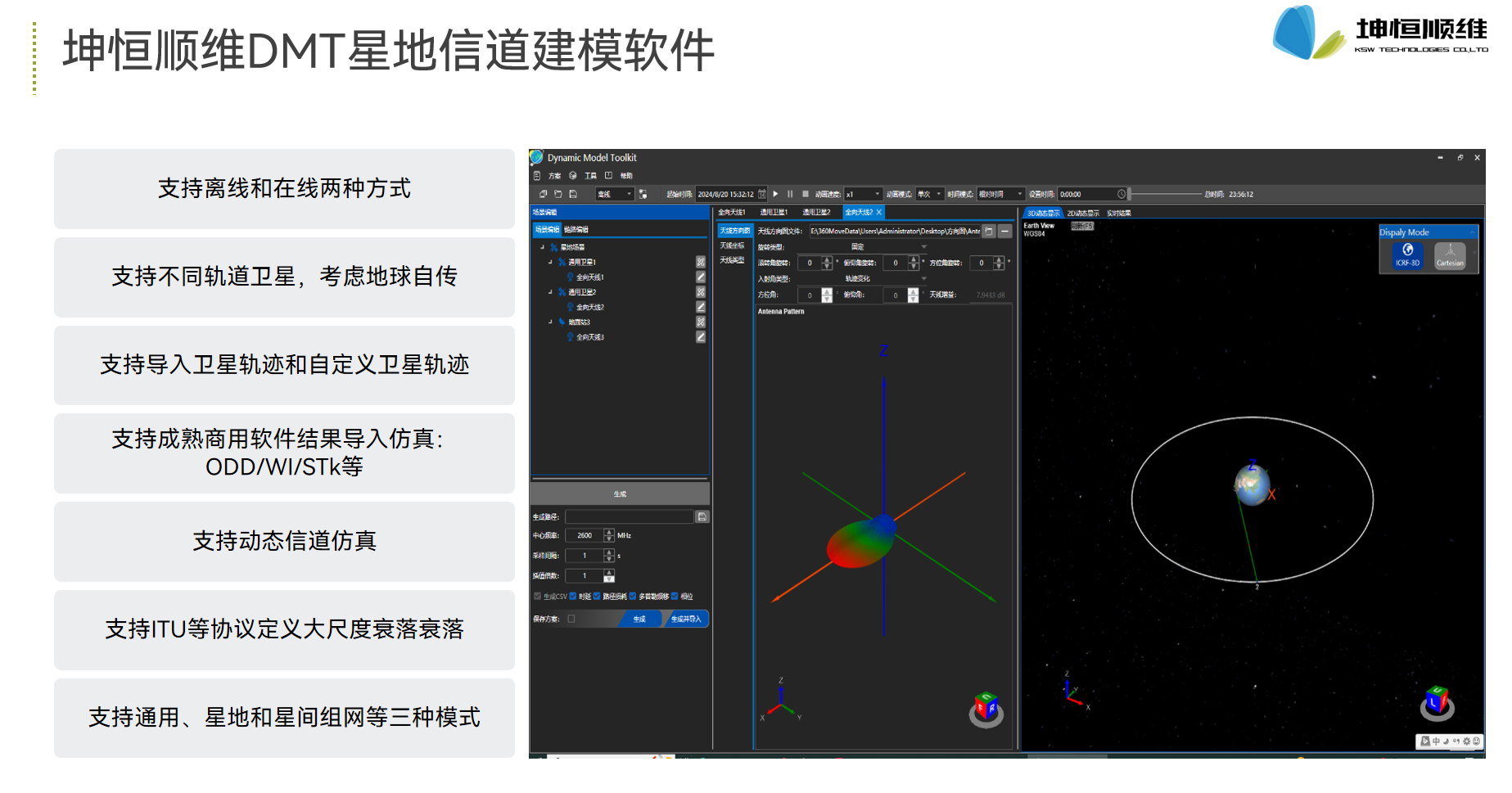

坤恒顺维提供成套的成熟卫星信道仿真模拟验证方案，WNS系列信道模拟器根据客户需要提供多种类型的信道建模，配合DMT星地信道建模软件为客户提供专业的卫星信道建模支持。

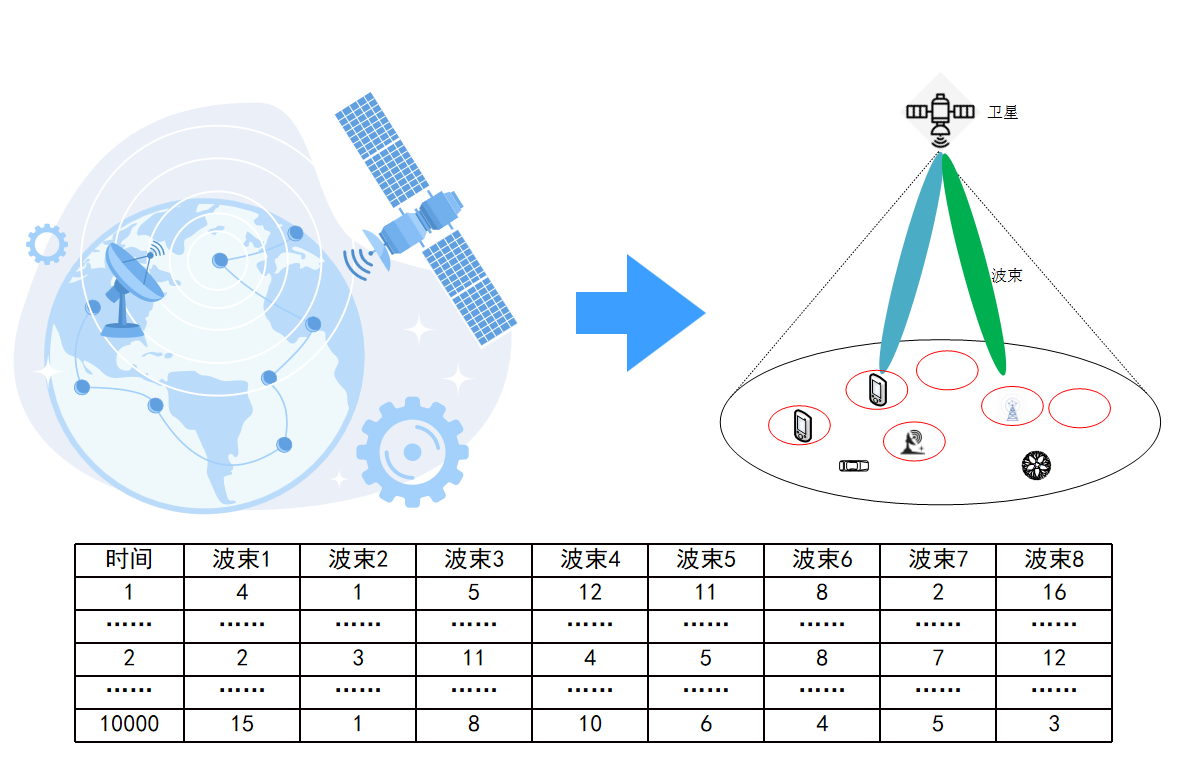

为了提高有限的卫星通信资源的利用率，卫星跳波束应用应需而生。通过无线信道仿真仪的配合，实现卫星波束跳变的播控测试。低轨卫星波束跳变测试方案具备以下特点：

Ø波束快速跳变，一般可达几万跳/秒

Ø跳波束图案可以实现预置，也可以支持实时外部控制波控信息传入信道模拟器

Ø多波束多终端同时仿真

Ø波束同步需要在ns级

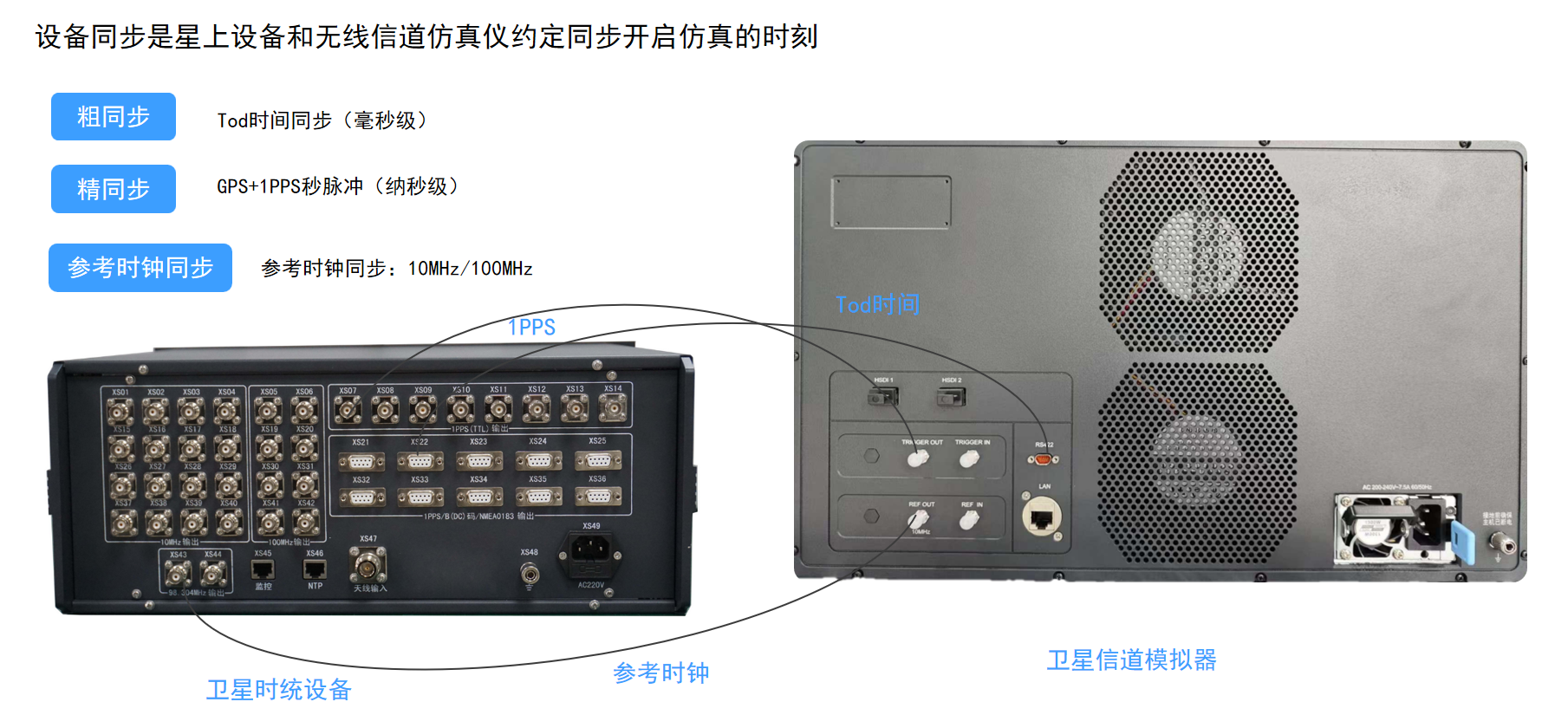

同时，针对卫星通信信道模拟过程中需要各设备之间时钟同步，WNS系列无线信道仿真仪提供了多种设备同步接口，以尽可能的降低系统时钟带来的各类误差，提高系统的测试准确性。

4. 端到端系统测试

在仿真信道中验证全链路性能（吞吐量、时延、切换鲁棒性），确保符合卫星通信标准（如3GPP 、NTN等）。

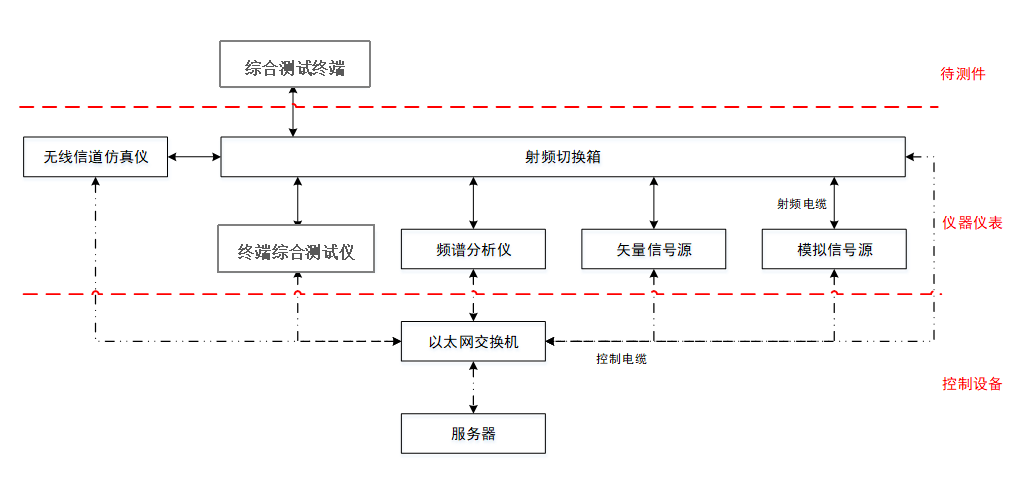

射频一致性测试系统测试方案：

由终端综合测试仪、射频切换箱、无线信道仿真仪，以及通用仪器仪表等组成。

终端综合测试仪是核心的硬件处理平台，射频切换箱是关键测试通道切换功能设备，无线信道仿真仪实现不同场景的信道模拟验证。

该方案能够模拟天地通信中的无线信道环境，支持模拟卫星在轨运动的星地通信环境，包括多普勒频移和码相位偏移。

| 功能亮点

Ø多角度/多场景验证参与卫星通信射频测试

Ø准确的信号分析/丰富的信号制式以及多样化的信道建模助力卫星通信各环节测试

Ø成熟的自动化测试系统，各设备良好的交互性帮助客户提高测试效率

Ø软件仿真/半实物仿真/实机测试多环节帮助客户排查产品问题，提高产品质量
