| 产品概述
KSW-WNS02B 无线信道仿真仪(又名“无线信道模拟器”,“射频信道仿真器”)作为无线信道环境的仿真设备,实现了射频信道互连互通和动态无线信道的仿真。根据测试需求的不同,KSW-WNS02B 无线信道仿真仪具备如下功能:
1) 多点对多点的射频通道的复杂拓扑组网连接;
2) 无线信道仿真:多径效应、多普勒频移、衰落信道冲激响应、动态时延、干扰信号叠加、信噪比等仿真。
八通道/十六通道无线信道仿真

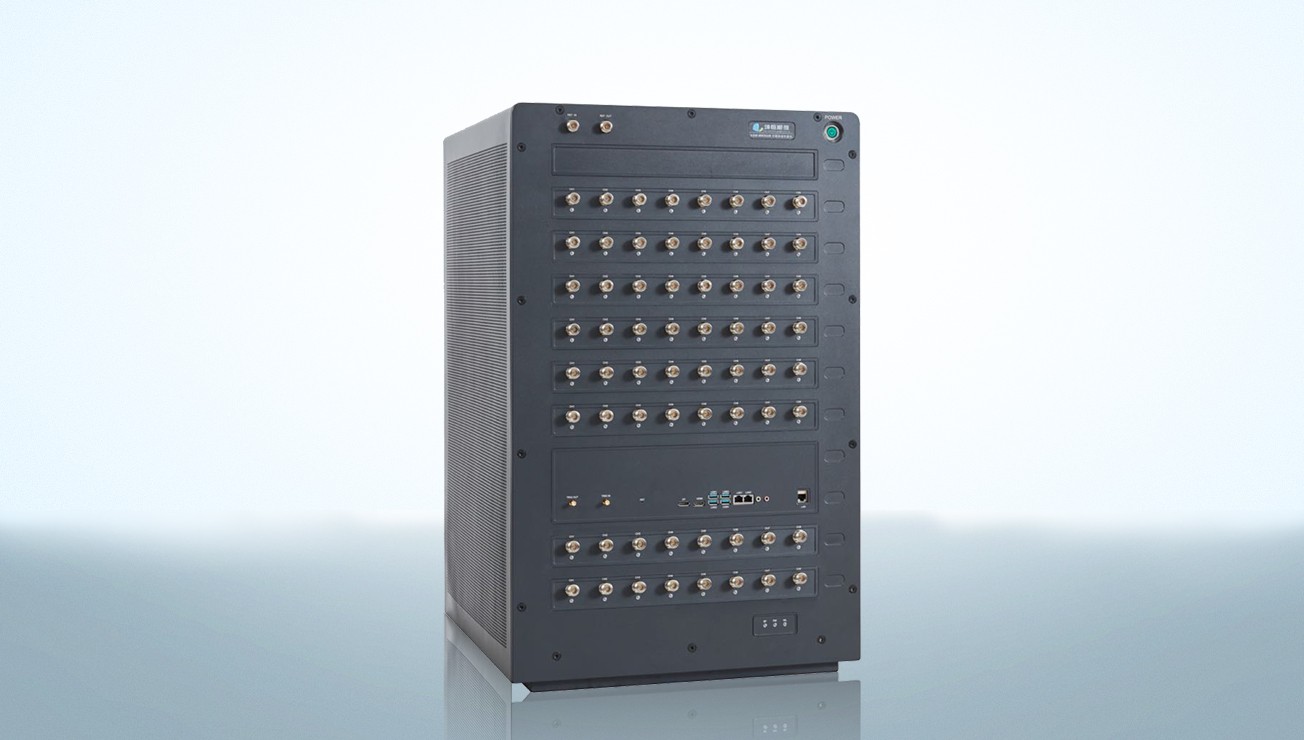

六十四通道无线信道仿真仪
| 产品特点
● 单台设备最大支持64个射频双工通道
● 最大支持2048条衰落信道
● 单通道最大600MHz信号带宽,聚合带宽最大2GHz信道
● 时延最大3秒
● 高达110dB的大尺度衰落范围
● 支持1.5M-6G频率可调,可扩充到40G,覆盖短波、超短波、L、S、C、X、Ku、Ka频段
● 支持预定义标准信道模型如COST207、GSM/EDGE、ITU_R 3G、JTC、HIPERLAN/2、 3GPP LTE、ITU1546、ITU2001、ITU526、ITU530、ITU617、 ITU618、ITU676、ITU679、ITU680、ITU681、ITU682 等,支持用户自定义空间段信道模型,完成传输信道特性建模,包括:白噪声、时延特性、空间动态变化引起的频率偏移、时延、空间衰减雨衰、大气吸收、电离层效应等模拟功能
| 应用领域
● Massive MIMO仿真测试
● 相控阵天线测试
● 下一代无线通信信道仿真
● 无线组网仿真测试
● MIMO OTA测试
| 主要技术指标
KSW-WNS02B 组网无线信道仿真仪 |
序号 | 指标名称 | 技术指标 |
1 | 射频通道 | 2 ~64 端口可选 , 全双工(收发一体或收发分离可配置) N(f)型或者SMA(f)型可选 |
2 | 频率范围 | 1.5MHz ~ 6GHz或30MHz ~6GHz |
最大到40GHz |
3 | 本振配置 | 每个射频端口收发本振独立,最大可提供128个本振 |
4 | 信道带宽 | 2MHz| 40MHz| 100MHz| 120MHz| 500MHz| 600MHz |
5 | 载波聚合带宽(选件) | 最大可达2GHz |
6 | 衰落通道数量(多径总数量) | 最大2048 |
7 | 单衰落通道最大多径数量 | 48个 |
8 | 频率准确度 | 10-7 |
9 | 衰落动态范围 | 110dB |
10 | EVM
| ≤ 1%@256QAM,100MHz 调制信号 ,2GHz 频点 |
11 | 输入信号功率范围 | -40dBm~30dBm |
12 | 输出信号功率范围 | -120dBm~0dBm |
13 | 功率控制分辨率 | 0.1dB |
14 | 功率控制精度 | ±1dB |
15 | 时延模拟范围 | 2.5us~3s@2MHz/40MHz/120MHz/500MHz/600MHz
2.5us~120ms@100MHz |
16 | 时延仿真分辨率 | 0.1ns |
17 | 时延控制精度 | ±0.5ns |
18 | 最大多普勒频移 | ±10MHz |
19 | 多普勒频移精度 | 0.1Hz |
20 | 码多普勒(选件) | 带宽最大500MHz,速度最大支持30马赫,精度1Hz |
21 | 底噪 | 不高于 -162dBm/Hz@ 典型值 |
22 | 通道间隔离度 | 135dB@2GHz典型值 |
23 | 射频端口类型 | N(F)或SMA |
24 | 输入/输出端口驻波比 | 1.6@F ≤ 6GHz 1.8@F ≤ 18GHz f2.0@F ≤ 40GHz |
25 | 衰落信道模型 | 常量、瑞利、莱斯、Nakagami、平坦、圆拱、高斯、双高斯、LOGNORMAL、Suzuki、纯多普勒、巴特沃兹、自定义模式等 |
26 | 标准信道模型 | COST207、GSM/EDGE、ITU_R 3G、JTC、HIPERLAN/2、
3GPP LTE、ITU1546、ITU2001、ITU526、ITU530、ITU617、
ITU618、ITU676、ITU679、ITU680、ITU681、ITU682 等 |
27 | AWGN、CW干扰源仿真 | 支持 |
28 | 其他干扰(选件) | 梳状干扰、跳频干扰、扫频干扰、脉冲干扰、均匀分布干扰 |
29 | 相位连续变化 | 支持 |
30 | 自动校准功能 | 支持 |
31 | 自定义动态仿真 | 支持, 最大更新频率>1kHz |
32 | 动态时延更新率 | 最大20us/ms,对应速度6000km/s |
33 | 输出信号杂散抑制 | ≤-45dBc |
34 | 远端控制接口 | 2个RJ-45以太网接口,4个USB接口 |
35 | 外参考输入接口 | 10MHz |
36 | 内参考输出接口 | 10MHz |
37 | 仿真同步触发接口 | 支持触发输入和输出 |
38 | 用户段误差模拟 | 支持,包括多路径效应(瑞利或者莱斯)模拟、环境遮挡模拟、载荷及接收机通道器件非线性特性模拟等 |
39 | 信号动态特性模拟 | 速度:0~50000m/s; 加速度:0~50000m/s²; 加加速度:0~50000m/s³; |
40 | 可视化建模软件(选件) | 支持 3D 空间自组网建模,支持导入 TLE、STK、WI、
ASC 等文件转换,支持天线方向图导入,支持相控阵测向功能,
支持 3D 空间模型文件生成后一键式导入信道模拟器 |
41 | 旋翼遮挡模型(选件) | 支持 |
42 | OTA空口建模工具(选件) | 支持 |
43 | 航天载荷特性模型包(选件) | 包含群时延、幅频抖动、IMUX/OMUX 复用器、
TWTA 放大器非线性、混频器相噪模拟 |
44 | 尺寸(宽×高×深)(mm) | 8/16通道:485×277×602(上架) |
24/32/40/48/56/64通道:520×815×575 |
KSW-WNS02B MIMO 无线信道仿真仪 |
序号 | 指标名称 | 技术指标 |
1 | 射频通道 | 射频件 1:最多 64 个收发一体 N(f)端口,支持双向和单向通信 射频件 2:最多 64 个收 +64 个发 SMA(f)端口,或者支持 64个收发一体 SMA(f)端口 按照连接数量来说,即是最大 64 入 64 出,支持 TDD 和 FDD通信 |
2 | 频率范围 | 350MHz~6GHz |
毫米波频率扩展选件:24GHz~31GHz |
3 | 本振数 | 每个射频端口收发本振独立,一台 8 端口配置的设备可提供 16 个 本振,一台 64 端口设备最大可提供 128 个本振 |
4 | 3dB信道带宽 | 100MHz/200MHz/400MHz |
5 | 载波聚合带宽(选件) | 最大可达 1.6GHz |
6 | 衰落通道数量 | 设备最大配置即是 100MHz 带宽下衰落通道总数为 32*16*24*2=24576 条 |
7 | MIMO 组网规模 | 100M 固件:最大支持 32*16 或者 56*8 组网; 200M 固件:最大支持 32*8 或者 16*16 组网; 400M 固件:最大支持 16*8 组网 |
8 | 单衰落通道最大多径数量 | 最大 24 条 |
9 | 时延仿真范围 | 2.9us~45us 大时延选件:不小于 100ms |
10 | 多径时延分辨率 | 7.6ns@100MHz 3.8ns@200MHz 1.9ns@400MHz |
11 | 最大移动速度 | 1200km/h |
12 | 输入信号功率范围 | -40dBm ~ +30dBm |
13 | 输出信号功率范围 | -120dBm~0dBm |
14 | 输出信号功率分辨率 | 0.1dB |
15 | 输出信号功率准确度 | ±1dB |
16 | 输出信号非谐波杂散失真 | ≤-45dBc |
17 | EVM | ≤1%@256QAM,100MHz 调制信号 |
18 | 底噪 | 不高于 -162dBm/Hz |
19 | 通道间隔离度 | 135dB |
20 | 输入/输出端口驻波比 | ≤ 1.6 |
21 | MIMO建模软件GSCM | 3GPP 36.104、3GPP 38.901、3GPP 36.827,
WLAN 802.11n/ac/ax 等 |
22 | AWGN、CW干扰源仿真 | 支持 |
23 | 自动校准功能 | 支持 |
24 | 自定义动态仿真 | 支持 |
25 | 外参考输入接口 | 10MHz~100MHz |
26 | 内参考输出接口 | 10MHz |
27 | 仿真同步触发接口 | 支持 |
28 | 外部控制接口 | 1000M 以太网 |
29 | 远程控制接口 | 支持 |
30 | 尺寸(宽×高×深)(mm) | 8/16 通道:485×602×277(上架) |
24/32/48/56/64 通道:520×815×575 |
WNS02B MIMO 无线信道模拟器产品配置列表 |
配置项 | 描述 |
射频件 1/2 | 无线信道模拟器硬件通道,最大 64 |
变频件 | 信道模拟器高频扩展通道,最大 40GHz |
100M 固件 | 带宽最大支持 100MHz |
200M 固件 | 带宽最大支持 200MHz |
400M 固件 | 带宽最大支持 400MHz |
载波聚合选件 | 带宽最大支持 1.6GHz |
大时延仿真选件 | 时延最大支持 100ms |
