| 产品概述

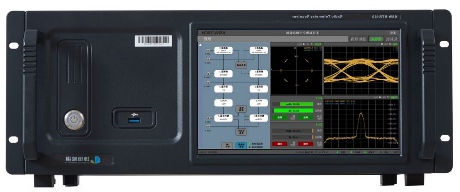

KSW-RTR通用遥测接收机基于软件无线电的架构,不仅能够提供通用和可靠的数字化处理 ( 中频滤波、分集合成、多模式解调、位同步、帧同步、各种纠错译码 ),还能够支持现场软件升级, 以满足用户对更高性能需求的长期支持。
KSW-RTR通用遥测接收机可接收 PCM-FM/BPSK/QPSK/SOQPSK/FM 等遥测信号样式,具有标准工控机、加固式等多种设备形式,适应室内、车载等使用环境,可用于多种目标遥测信号的接收与处理。
除此之外,基于模块化的插卡式设计可用于未来硬件升级,如增加不同频段的模块可以轻松实现频率范围的扩展,或有特殊要求时,遥测信号接收机也可以支持客户自定义解决方案。
| 产品特点
● 双通道IF/P/L/S/C频段输入 | ● 内置测试源及误码率测试器 |
● 具备数字盲均衡功能 | ● 独立的位帧同步器 |
● 支持多种带宽的中频滤波器组 | ● 自动频率控制 (AFC) |
● 集化合成增益:大于 2.5dB | ● 支持通用的 TCP-IP 数据接口,数据帧格式满足 IRIG-106 标准 |
● 支持的调制解调体制:PCM-FM,SOQPSK-TG等 | ● 可通过以太网远程监控和数据传输 |
● 支持用于单脉冲跟踪的 AM 解调 | ● 最高 60Mbps 码率 (SOQPSK-TG) |
● 支持码率可配的LDPC信道编译码器 | ● 采用模块化设计,可灵活扩展性能与升级 |

软件界面

频谱图

星座图
| 主要技术指标
序号 | 技术指标名称 | 技术指标 |
接收模拟端性能 |
1 | 接收射频通道数 | 2( 50Ω) |
2 | 输入频率范围 | S Band,C Band |
3 | 动态范围 | +10dBm ~ -100dBm |
4 | VSWR | < 1.8:1 |
5 | 中频输入 | 2 路 70MHz 中频输入 |
6 | 中频输出 | 2 路 70MHz |
7 | 射频频率步进 | 1Hz |
8 | 本振频率稳定度 | ±1ppm |
9 | 相位噪声 | -70dBc/Hz | 10Hz |
-95dBc/Hz | 100Hz |
-110dBc/Hz | 1kHz |
-115dBc/Hz | 10kHz |
-115dBc/Hz | 100kHz |
-120dBc/Hz | 1MHz |
10 | 中频滤波器 | 11 组模拟中频滤波器(500kHz ~ 40MHz) |
11 | 中频滤波器带宽 | 0.5 MHz,1 MHz,2 MHz,3.3MHz, 4 MHz,6MHz,8 MHz ,10MHz,13MHz,20 MHz,40 MHz |
12 | 最大耐受强度 | +15dBm |
13 | 交调抑制 | ≥70dBc |
14 | 中频抑制 | ≥65dBc |
15 | 镜频抑制 | ≥65dBc |
16 | 杂散抑制 | ≥65dBc |
17 | 噪声系数 | 不大于 7dB |
18 | IP3 (input) | ≥0dB |
19 | AGC 范围 | 110dB |
20 | AGC 工作模式 | 自动 / 手动 / 固定 |
21 | AGC 时间常数 | 可设置 (0.1, 1, 10, 100, 1000 ms) |
22 | 输出信号功率准确度 | ±1dB(输出信号功率≥ -100dBm 时) |
自检输出信号指标 |
1 | 发射射频通道数 | 1 |
2 | 发射频率范围 | S Band,C Band |
3 | 动态范围 | -5dBm ~ -90dBm |
4 | VSWR | < 2:1 |
5 | 射频频率步进 | 1Hz |
6 | 本振频率稳定度 | ±1ppm |
信号处理指标 |
1 | 接收机数字基带滤波器 | 3kHz ~ 40MHz |
2 | 解调模式 | PCM-FM、SOQPSK-TG |
3 | 解调器数量 | 3个 |
4 | 信道编码译码器 | IRIG-106标准 LDPC (码长4096,1024;码速率1/2,2/3,4/5) |
5 | 随机化器 | IRIG-106标准及CCSDS标准的随机化器 |
6 | 均衡器 | 数字盲均衡 |
7 | 倒谱 | 支持 |
8 | 分集合成 | 极化分集、频率分集 |
9 | 合成器类型 | 检前合成 |
10 | 集化合成增益 | 大于2.5dB |
11 | 输入 PCM 码型 | NRZ-L/M/S,RNRZ-L |
12 | 输出 PCM 码型 | NRZ-L/M/S,RNRZ-L |
13 | 最大比特率 | 30Mbps(PCM-FM),60Mbps(SOQPSK-TG) |
14 | LLR输出 | 具备LLR软比特输出功能 |
15 | LLR量化精度 | 4bit/8bit |
16 | 帧同步器数量 | 3个 |
17 | 帧同步字 | 8 ~ 64 位,可自定义 |
18 | 帧同步字掩码 | 8 ~ 64 位,与同步字长度相同 |
19 | 帧长 | 10 ~ 32000 字节,含同步字 |
20 | 帧同步门限 | 支持0~64位长度可设置 |
21 | 帧同步策略 | 帧同步字校验次数门限:支持0~15次数可设置 |
帧同步退出保护次数:支持0~15次数可设置 |
22 | 帧检测 | CRC 检查,用户自定义 CRC 多项式和预设值 |
23 | 数据输出接口 | 1000M 以太网 TCP/UDP 输出,TTL 输出 |
24 | 数据输出格式 | 符合 IRIG106 标准第十章中要求 |
25 | 显控参数 | 信号强度、信噪比、眼图、频谱、星座图等 |
26 | 自检功能 | 内置模拟信源,用于自闭环测试 |
| 环境适应性及可靠性
工作温度:-20℃ ~50℃
相对湿度:5% ~ 95%
存放温度:-40℃ ~70℃
| 物理特性
结构:4U 19寸上架结构
重量:15.6kg
