简介

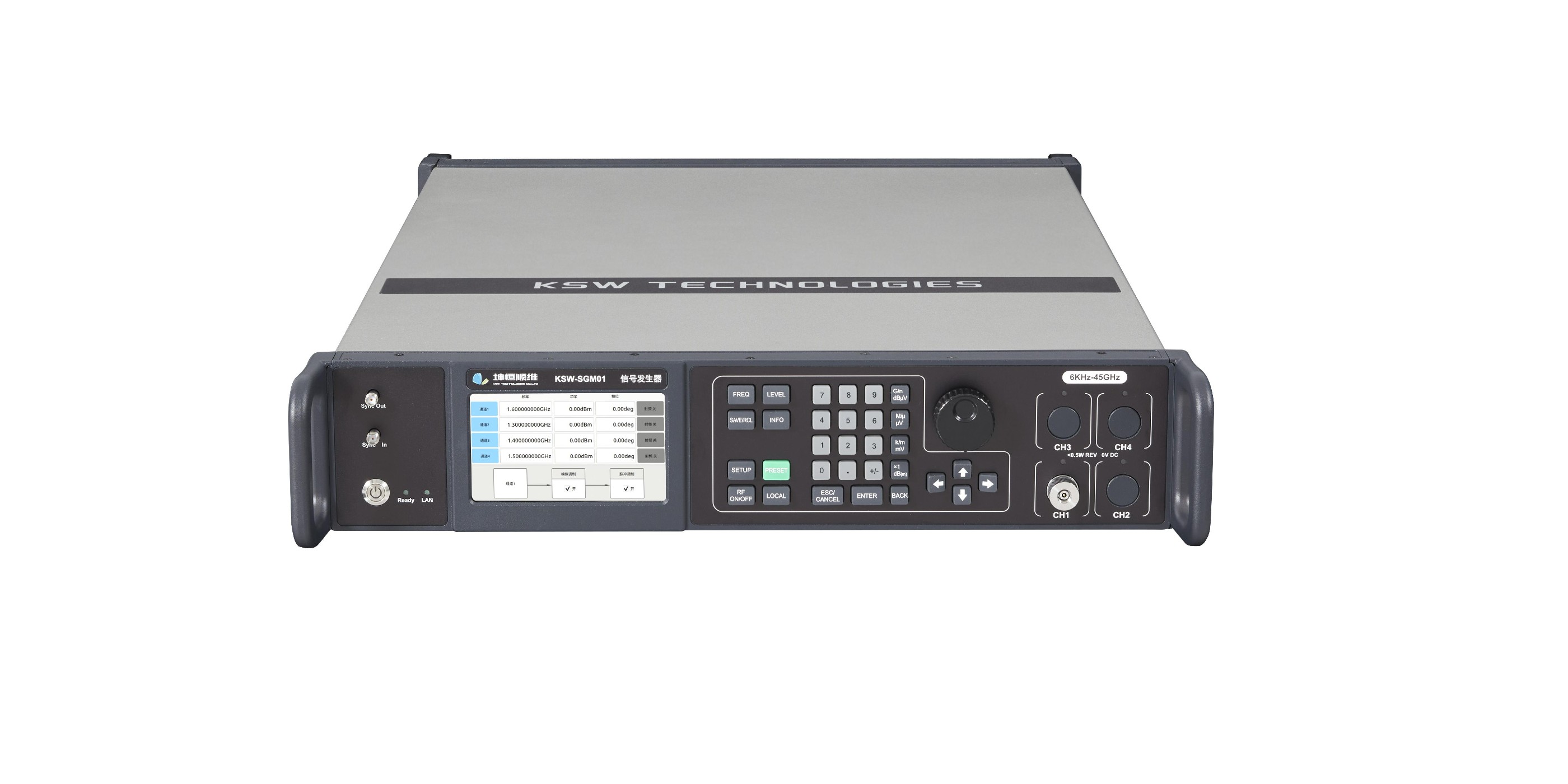

KSW-SGM01型模拟信号发生器是一款多通道相参的信号发生器，频率覆盖宽、信号频谱纯度高、输出范围动态大的通用测试仪器。单台设备最大支持4通道相参输出，可通过设备间级联同步的方式支持4通道以上的相参输出；设备的每个通道的幅度、频率、相位均可独立配置；设备支持调频、调幅、脉冲调制等模拟调制功能，通道间具备相位记忆功能，可对通道输出的相位进行重复性配置，可满足用户多种测试需求。
主要特点
1) 9kHz~67GHz输出频率范围
2) 单机最大4个独立通道数
3) 多通道相参输出
4) 超低相位噪声
5) 具备AM/FM/PM/Pulse模拟调制功能
（一）硬件指标
频率 |
频率范围 | SGM-F18 | 9KHz to 18GHz |
SGM-F22 | 9KHz to 22GHz |
SGM-F40 | 9KHz to 40GHz |
SGM-F44 | 9KHz to 44GHz |
SGM-F50 | 9KHz to 50GHz |
SGM-F67 | 9KHz to 67GHz |
频率设置分辨率 | 0.001Hz |
设置时间 | < 5ms |
参考频率 |
出厂初始频率准确度 | ≤1*10-8 |
频率基准老化率 | ≤1*10-7/年 ≤1*10-9/日 |
参考时钟输入频率 | 1MHz to 100MHz |
参考时钟输入功率 | -10dBm to 10dBm |
参考时钟输出频率 | 10MHz,100MHz |
参考时钟输出功率 | 5dBm to 10dBm |
接口类型 | BNC |
功率 |
SGM-F18 | 6KHz ＜ Fc ≤ 100KHz | -90dBm to 10dBm |
100KHz ＜ Fc ≤ 10MHz | -120dBm to 12dBm |
10MHz ＜ Fc ≤ 6GHz | -127dBm to 24dBm |
6GHz ＜ Fc ≤ 18GHz | -120dBm to 22dBm |
SGM-F22 | 6KHz ＜ Fc ≤ 100KHz | -90dBm to 10dBm |
100KHz ＜ Fc ≤ 10MHz | -120dBm to 12dBm |
10MHz ＜ Fc ≤ 6GHz | -127dBm to 24dBm |
6GHz ＜ Fc ≤ 18GHz | -120dBm to 22dBm |
18GHz ＜ Fc ≤ 22GHz | -120dBm to 18dBm |
SGM-F40 | 6KHz ＜ Fc ≤ 100KHz | -90dBm to 10dBm |
100KHz ＜ Fc ≤ 10MHz | -120dBm to 12dBm |
10MHz ＜ Fc ≤ 6GHz | -127dBm to 24dBm |
6GHz ＜ Fc ≤ 18GHz | -120dBm to 22dBm |
18GHz ＜ Fc ≤ 38GHz | -120dBm to 18dBm |
38GHz ＜ Fc ≤ 40GHz | -120dBm to 15dBm |
SGM-F44 | 6KHz ＜ Fc ≤ 100KHz | -90dBm to 10dBm |
100KHz ＜ Fc ≤ 10MHz | -120dBm to 12dBm |
10MHz ＜ Fc ≤ 6GHz | -127dBm to 24dBm |
6GHz ＜ Fc ≤ 18GHz | -120dBm to 22dBm |
18GHz ＜ Fc ≤ 38GHz | -120dBm to 18dBm |
38GHz ＜ Fc ≤ 44GHz | -120dBm to 15dBm |
SGM-F50 | 6KHz ＜ Fc ≤ 100KHz | -90dBm to 10dBm |
100KHz ＜ Fc ≤ 10MHz | -120dBm to 12dBm |
10MHz ＜ Fc ≤ 6GHz | -127dBm to 23dBm |
6GHz ＜ Fc ≤ 18GHz | -120dBm to 20dBm |
18GHz ＜ Fc ≤ 38GHz | -120dBm to 16dBm |
38GHz ＜ Fc ≤ 44GHz | -120dBm to 13dBm |
44GHz ＜ Fc ≤ 50GHz | -110dBm to 13dBm |
SGM-F67 | 6KHz ＜ Fc ≤ 100KHz | -90dBm to 10dBm |
100KHz ＜ Fc ≤ 10MHz | -120dBm to 12dBm |
10MHz ＜ Fc ≤ 6GHz | -127dBm to 23dBm |
6GHz ＜ Fc ≤ 18GHz | -120dBm to 20dBm |
18GHz ＜ Fc ≤ 38GHz | -120dBm to 16dBm |
38GHz ＜ Fc ≤ 44GHz | -120dBm to 13dBm |
44GHz ＜ Fc ≤ 67GHz | -110dBm to 13dBm |
功率设置范围 | -135dBm to 30dBm |
功率设置分辨率 | 0.01dBm |
功率精度 | CW模式,ALC ON,温度范围 +18℃ to +33℃ |
＞ -20dBm |
6KHz ＜ Fc ≤ 6GHz | ±0.3dB |
6GHz ＜ Fc ≤ 20GHz | ±0.5dB |
20GHz ＜ Fc ≤ 40GHz | ±0.7dB |
40GHz ＜ Fc ≤ 44GHz | ±1.0dB |
44GHz ＜ Fc ≤ 67GHz | ±1.4dB |
-90dBm to -20dBm |
6KHz ＜ Fc ≤ 6GHz | ±0.5dB |
6GHz ＜ Fc ≤ 20GHz | ±0.9dB |
20GHz ＜ Fc ≤ 40GHz | ±1.2dB |
40GHz ＜ Fc ≤ 44GHz | ±1.4dB |
44GHz ＜ Fc ≤ 67GHz | ±2.0dB |
＜ -90dBm |
6KHz ＜ Fc ≤ 6GHz | ±1.0dB |
6GHz ＜ Fc ≤ 20GHz | ±1.5dB |
20GHz ＜ Fc ≤ 40GHz | ±2.0dB |
40GHz ＜ Fc ≤ 44GHz | ±2.5dB |
44GHz ＜ Fc ≤ 67GHz | ±3.0dB |
设置时间 | < 10ms； < 25ms（切换机械步进衰减器） |
谐波/杂散抑制 |
谐波 | CW模式 Level = 10dBm |
Fc ≤ 10MHz | ≤ -30dBc |
Fc ＞ 10MHz | ≤ -55dBc |
非谐波 | CW模式 Level = 10dBm offset > 10kHz |
Fc ≤ 10MHz | ≤-68dBc |
10MHz ＜ Fc ≤ 100MHz | ≤-85dBc |
100MHz ＜ Fc ≤ 1GHz | ≤-92dBc |
1GHz ＜ Fc ≤ 2GHz | ≤-88dBc |
2GHz ＜ Fc ≤ 6GHz | ≤-85dBc |
6GHz ＜ Fc ≤ 22GHz | ≤-70dBc |
22GHz ＜ Fc ≤ 44GHz | ≤-65dBc |
44GHz ＜ Fc ≤ 67GHz | ≤-60dBc |
相位噪声 |
频点 频偏 | 100Hz | 1KHz | 10KHz | 20KHz | 100KHz | 1MHz | 10MHz | 1GHz | -110 | -130 | -140 | -141 | -140 | -141 | -150 | 10GHz | -91 | -111 | -120 | -121 | -124 | -126 | -149 | 超低相位噪声选件：opt_PR01 | 1GHz | -118 | -138 | -147 | -147 | -148 | -148 | -154 | 10GHz | -100 | -116 | -129 | -130 | -130 | -130 | -145 |
|
宽带噪声 | ≤-150dBc/Hz@ Fc≤ 18GHz |
相位调节范围 | 360° |
相位调节步进 | 0.1° |
模拟调制 |
幅度调制 | 调制深度 | ≥90% | 调制率 | DC~100kHz | 调制深度误差 | 1kHz调制率,30%调制深度 | ±（4％×设置深度+1％） | 调制失真 | 1kHz调制率,30%调制深度 | < 1.6 % | 频率调制 | 最大频偏 | N为基波谐波次数 | N×10MHz | 调制率 |
| DC~1MHz | 准确度 | 1kHz速率，N×1kHz≤频偏<N×100kHz | <± (2%×设置频偏+20Hz) | 失真 | 1kHz速率，N×1kHz≤频偏<N×100kHz | < 1 % | 相位调制 | 最大相偏 | N为基波谐波次数 | N×20 rad | 调制率 | DC~1MHz | 准确度 | 1kHz速率，N×0.5rad≤相偏＜N×5rad | <± (2%×设置频偏+0.01rad) | 失真 | 1kHz速率，N×0.5rad≤相偏＜N×5rad | < 1 % | 脉冲调制 | 脉冲开关比 | ≥80dB | 最小脉冲周期 | 20ns | 最小脉冲脉宽 | 10ns | 设置分辨率 | 10ns | 上升/下降时间 | < 10ns | 最小脉冲宽度 | < 20ns |
|
频率/功率扫描 |
频率和功率扫描 | 扫描模式 | 频率扫描 | 功率扫描 | 频率&功率联合扫描 | 扫描模式 | 通过内部触发完成持续扫描 | Auto | 完成一次扫描 | Single | 完成单步扫描 | Step | 通过外部触发信号完成启停扫描 | Start/Stop | 触发源 | 外部触发信号、触摸屏、远程控制 | 扫描形状 | 三角波、锯齿波 | 扫描步进分辨率 | 线性扫描 | 0.001Hz/0.01dBm | 对数扫描(仅频率扫描) | 0.01% | 驻留时间 | 10ms to 100 s | 驻留时间分辨率 | 0.1ms |
|
源驻波VSWR |
VSWR | Fc ≤ 6GHz | 1.5 | 6GHz ＜ Fc ≤ 22GHz | 1.7 | 22GHz ＜ Fc ≤ 44GHz | 2 | 44GHz ＜ Fc ≤ 67GHz | 2.5 |
|
设备尺寸 | 1） 双通道44GHz、单通道67GHz@19寸上架机箱2U 2） 四通道44GHz、双通道67GHz@19寸上架机箱4U |
通道间隔离度 | ≥80dB |
（二）仪表端口
射频输出端口：
1) N(F) @ Fmax≤20GHz
2) 2.4(F) @ Fmax≤44GHz
3) 1.85(F)@ Fmax≤67GHz
外部控制接口：LAN/GPIB，SCPI指令
触发输入输出：BNC
（三）一般特性
供电要求：电压 AC220V±10%，频率 50Hz~60Hz
工作温度：0~50℃
存储温度：-20~65℃
功耗：≤400W
物理尺寸：
19寸2U上架规格，（45*50*11，宽深高，cm） （不包含把手、法兰、垫脚）
19寸4U上架规格，宽45cm×高18cm×深45cm；重量≤23Kg（不包含把手、法兰、垫脚）
订购信息：
序号 | 描述 | 类型 | 特性说明 |
频率选件 |
1. | 9kHz~18GHz | SGM-F18 |
|
2. | 9kHz~22GHz | SGM-F22 |
|
3. | 9kHz~40GHz | SGM-F40 |
|
4. | 9kHz~44GHz | SGM-F44 |
|
5. | 9kHz~50GHz | SGM-F50 |
|
6. | 9kHz~67GHz | SGM-F67 |
|
通道数选件 |
1. | 1通道 | SGM-CH1 | 双通道44GHz、单通道67GHz@19寸上架机箱2U 四通道44GHz、双通道67GHz@19寸上架机箱4U |
2. | 2通道 | SGM-CH2 |
3. | 3通道 | SGM-CH3 |
4. | 4通道 | SGM-CH4 |
相位噪声选件 |
1. | 标配 (<-120dBc@F = 10GHz,10kHz SSB) | /// |
|
2. | 低相位噪声 (<-130dBc@F = 10GHz,10kHz SSB) | SGM-LP1 |
|
相参选件 |
1 | 相位可调，多通道相参 | SGM-SY1 |
|
