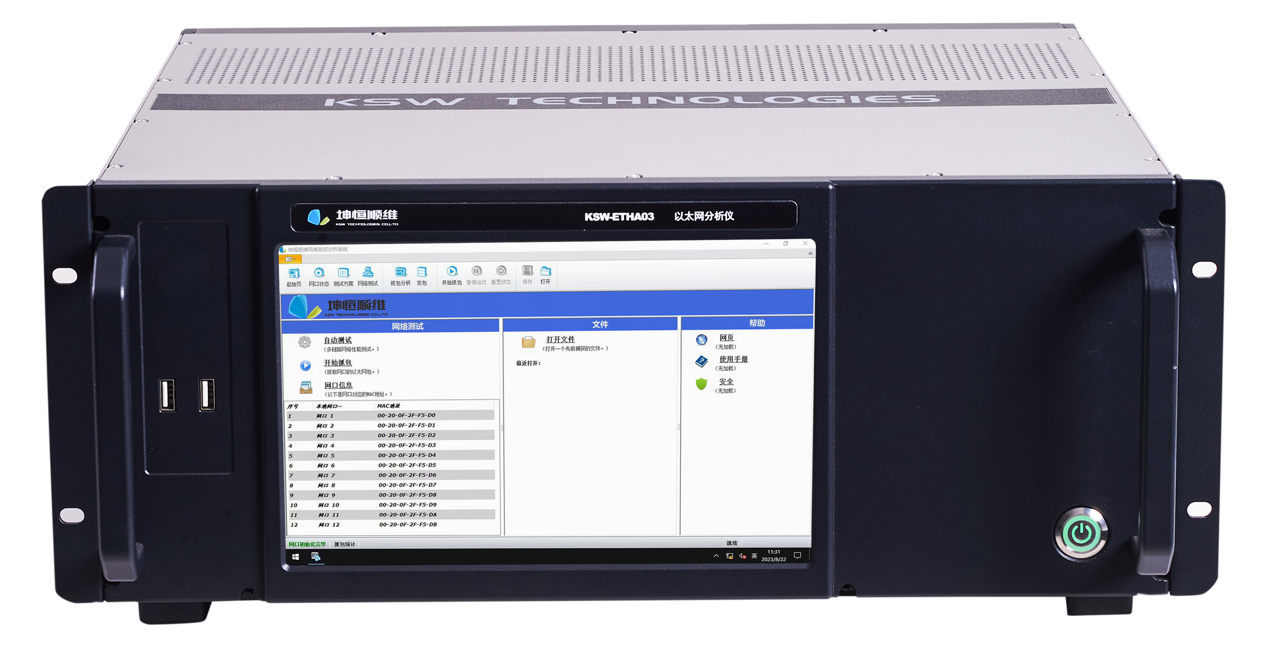

网络分析仪

| 产品简介


网络分析仪具有多路千兆以太网接口,能生成可配置的以太网测试数据包,为通信网络提供测试信源,通过调整以太网数据流量、插入格式错误的以太网数据包,结合网络测试仪自带的多种测试统计功能,可以评估通信网络的容量,以及通信网络在不同通信压力下的性能表现。以太网测试仪提供2-3层以太网的协议仿真及性能测试,使用音频、视频解析软件,可扩展至2~7层以太网的协议仿真及性能测试,能够满足研发、实验、质量控制、大规模生产等过程中对测试的要求。


 网络分析仪

网络分析仪



| 产品功能


● 测试通信网络吞吐量

● 测试统计帧丢失率

● 测试通信网络节点之间延时

● 测试广播帧广播速率

● 创建格式错误的数据包,测试通信节点错误帧过滤能力

● 捕获和存储网络数据,对数据进行解码和协议分析

● 模拟生成各协议字段可配的以太网数据包

● 将收到的数据包重新封装转发

● 以太网数据灌包测试,速率可调




| 主要技术指标



序号

指标名称

技术指标

1

端口数量

支持1~32个千兆以太网端口

2

接口标准

10/100/1000BASE-T

3

端口数据速率

每个以太网口达到1000Mbps

4

网络延迟测试最小值

1.5uS

5

测试报文编辑

可编辑报文内容、报文类型、源 MAC、目的 MAC、

源 IP、目的 IP、源端口、目的端口、校验和等

6

测试数据生成方式

自然序列、随机序列、手动编辑

7

发送模式

单次发送、循环发送、触发发送

8

错误帧

长度错误、帧头错误、校验错误

9

数据捕获

可查看32个网口信息,并同时选择某一或某几个网口进行数据捕获

10

数据帧过滤规则

包含ip、port、udp、ip host 、not udp等

11

 数据帧 OSI 模型分层解析

根据以太网数据字段从下至上分层解析协议



网络分析仪

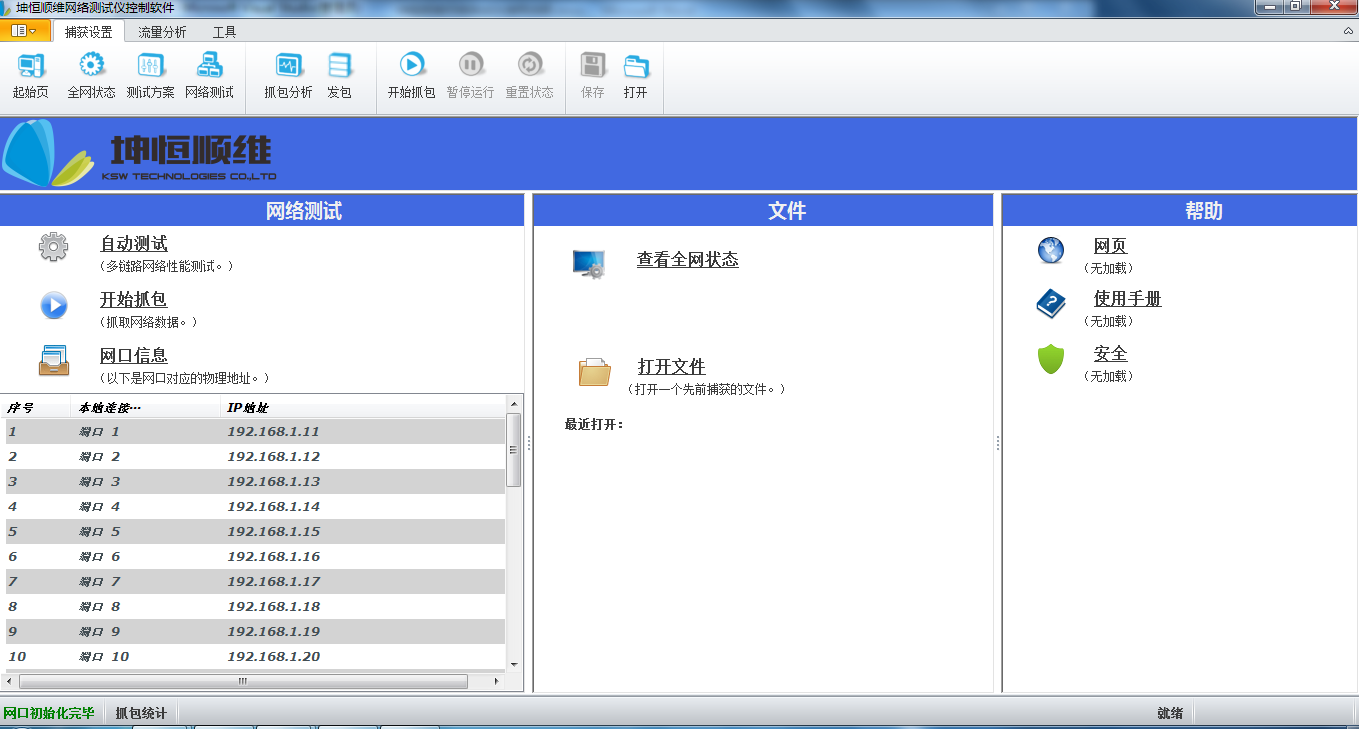

网络分析仪控制软件界面




| 应用场景

  • 自组织网络

  • 舰船组网通信

  • 电台组网
