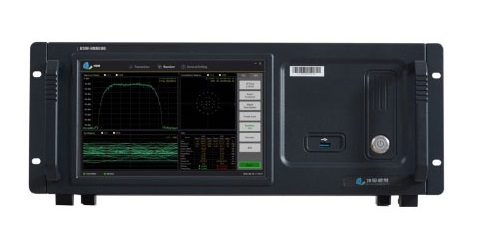

KSW-HDR高码率接收机BACK


| 产品概述


KSW-HDR600高码率接收机实时接收来自空间卫星发送的高宽带、高速率信号,信号接收机将信号进行解调、分析并可将数据通过高速光纤接口转发到后端服务器进行处理。

KSW-HDR600高码率接收机具备两路接收信号同时处理功能,支 持720MHz、1.2GHz、1.5GHz、2.4GHz 等 多 个 中 频 频 点, 可选配变频 器, 支持Ku、Ka、C、X 等多个波段信号。 提供BPSK、QPSK、OQPSK、UQPSK、DQPSK、GMSK、8PSK、16QAM、16APSK、32APSK 等多种解调方式,提供了载波捕获、跟踪、码元同步、RS 编译码、卷积编译码、LDPC 编译码、帧同步、误码测试等多个基本功能模块。

KSW-HDR600 高码率接收机具备星座图显示、频谱测量和显示、EVM 测量、相位误差测量、幅度误差测量、信噪比测试、增益平衡等测试功能。

KSW-HDR600 高码率接收机具备完全自主知识产权,性能优异,可根据用户需求提供定制化开发服务。



| 产品特点


● 双通道中频接收,实时解调

● 并行多路解调技术

● 5Mbps~3600Mbps连续可变码速率

● 频谱、星座图、眼图显示

● 多种解调方式可选

● 高达 1GHz 的信号带宽

● 具备误码率测试功能

● 丰富的参数组合配置功能

● 自带信号模拟输出功能

● 上架式机箱设计



| 主要技术指标


序号技术指标名称技术指标
射频信号接收
1射频输入频率Ku 频段、C 频段、X 频段、Ka 频段 (需要选配变频器)
2中频频率720MHz/1.2GHz/1.5GHz/2.4GHz
3中频带宽±750MHz
4输入阻抗50 欧姆
5最大输入功率0dBm
6输入动态范围60dB
7AGC控制精度±0.5dB
8AGC时间常数小于 1ms
射频信号发射
1射频输出频率Ku 频段、C 频段、X 频段、Ka 频段 (需要选配变频器)
2中频频率720MHz/1.2GHz/1.5GHz/2.4GHz
3中频带宽±750MHz
4最大输出功率0dBm
5输出动态范围60dB
中频信号解调
1支持信号体制BPSK、QPSK、OQPSK、UQPSK、DQPSK、GMSK、
8PSK、16QAM、16APSK、32APSK
2中频频点720MHz/1.2GHz/1.5GHz/2.4GHz
3最大符号率1Gsps
4码速率5Mbps ~ 3600Mbps 连续可变码速率
5载波捕获带宽±2MHz
6多普勒变化率最大 75KHz/s
7PLL带宽根据码率自适应
8同步门限≤ 1dB(Eb/N0)
9捕获时间< 1s
10信道编码Viterbi 1/2/、2/3、3/4、4/5、5/6、6/7、7/8, I、Q 分路及
合路译码,符合 CCSDS 101.0 标准;
RS(233,255),RS(239,255),解交织深度:1-8,支
持级联译码,符合 CCSDS 101.0 标准;
LDPC:7/8,1/2,I、Q 分路及合路译码,符合 CCSDS
131.1 标准
11解扰前后解扰、多项式分别可设
12帧同步分路合路可设
13帧同步字长8、16、24、32、40、48、56、64bits
14帧长16-1048580 字节
15锁定门限0-15 帧可设
16失锁门限0-15 帧可设
17抗滑位0、1、2bits
18PCM码型NRZ-L/M/S
中频信号输出
1支持信号体制BPSK、QPSK、OQPSK、UQPSK、DQPSK、GMSK、
8PSK、16QAM、16APSK、32APSK
2中频频点720MHz/1.2GHz/1.5GHz/2.4GHz
3中频输出功率0dBm- -60dBm,步进 1dB 可调
4最大符号率1Gsps
5信道编码卷积 1/2/、2/3、3/4、4/5、5/6、6/7、7/8, I、Q 分路及合路
译码,符合 CCSDS 101.0 标准;
RS(233,255),RS(239,255),解交织深度:1-8,支
持级联译码,符合 CCSDS 101.0 标准;
 LDPC:7/8,1/2,I、Q 分路及合路译码,符合 CCSDS
131.1 标准
6信源加扰前后加扰,多项式分别可设
7噪声模拟95dBc.Hz-135dBc.Hz,步进 1dB
8PCM码型NRZ-L/M/S
中频信号输出
1参考输入10MHz,正弦波
2参考时钟路数1路
3参考输入幅度8dBm
4物理接口SMA
51PPS输入SMA



| 系统特性


● 支持整机闭环测试

● 载波锁定实时显示

● 位同步锁定实时显示

● 帧同步锁定实时显示

● 支持解调监视,信号分析,图形界面显示接收信号频谱、星座图、时域波形

● 显示接收信号功率电平、载波偏移、幅度误差、相位误差、IQ 偏移误差等信号质量参数

● 误码率测试支持 I、Q 合路 / 分路实时误码统计

● 支持误码插入



| 物理特性

尺寸:高 482mm x 177mm x 386mm

重量:18Kg

最大功耗:不大于 400W

供电:220V,50Hz
