频谱分析仪是一种关键的电子测量设备，广泛应用于射频（RF）与微波信号的分析与检测。它通过将信号从时域转换到频域，帮助工程师和技术人员深入了解信号的特性，确保信号质量并优化系统性能。
一、频谱分析仪的工作原理
频谱分析仪的工作过程就像一场精密的信号“解码”之旅。如果把信号比作一段旋律，那么频谱分析仪就是将这段旋律转化为可视化波形图的神奇工具。
（一）信号接收与调理
频谱分析仪首先需要通过特定的接口“捕捉”来自外部的电信号。这些信号来源广泛，可能是天线接收到的无线信号，也可能是通过电缆传输的电路电信号。刚接收到的信号往往“良莠不齐”，为了后续能准确“解读”，需要进行一番“整理”。比如对信号进行衰减或放大处理，就像调节音响音量，让信号幅度处于合适范围，避免过大损坏仪器，过小难以测量；还会利用滤波器“过滤杂质”，去除不需要的噪声和干扰信号，使进入后续环节的信号更加纯净，为精准分析奠定基础。
（二）信号转换：从模拟到数字
传统频谱分析仪处理的是模拟信号，而现代频谱分析仪大多会给模拟信号“换个身份”，将其转化为数字信号。这个“身份转换”工作由模数转换器（ADC）负责。就像翻译将一种语言转化为另一种语言，ADC要遵循奈奎斯特采样定理这个“翻译准则”，为了能精准还原原始信号，采样频率至少要是信号中最高频率的两倍。例如，若要分析最高频率为100MHz的信号，ADC采样频率不能低于200MHz。经过ADC处理，连续变化的模拟信号就变成了离散的数字序列，更便于后续的数字信号处理。
（三）傅里叶变换：时域到频域的奇妙“透视”
傅里叶变换堪称频谱分析仪的“灵魂”，它就像一个特殊的“透视镜头”，能把时域信号（也就是信号在时间上的连续变化情况）转换为频域信号，让我们看清信号在不同频率上的分布。任何复杂的信号，都可以看作是由多个不同频率、幅度和相位的正弦波叠加而成，傅里叶变换就是把这些复杂信号拆解成一个个简单的正弦波“零件”，进而得到信号在各个频率上的能量分布情况。
（四）频谱显示与分析

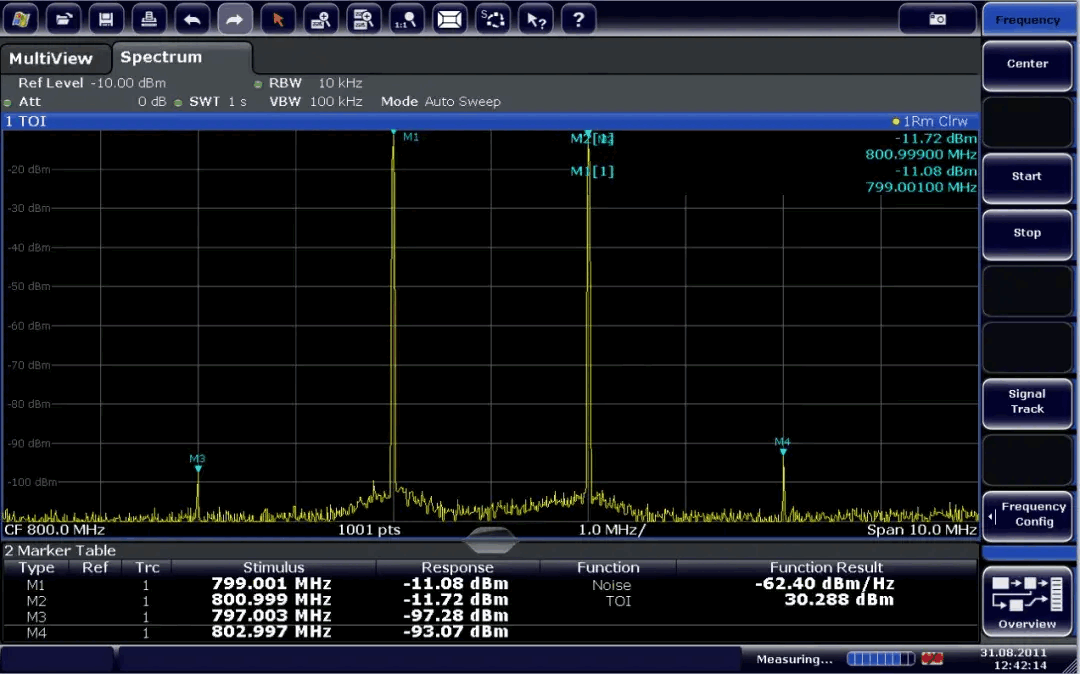

经过傅里叶变换得到的频谱信息，会直观地呈现在频谱分析仪屏幕上。屏幕横轴代表频率，纵轴表示信号幅度或功率，就像一幅“信号频率地图”。通过观察这幅“地图”，能清晰看到信号包含哪些频率成分，以及这些成分的强度分布。比如调幅（AM）信号，在频谱图上能看到载波频率以及两侧的边带频率，边带与载波的间隔反映调制信号频率，边带幅度则与调制信号幅度相关。
二、频谱分析仪的应用领域
（一）通信领域
无线网络频谱监测与频率规划：频谱分析仪可用于监测无线网络的频谱占用情况，帮助确定最佳的频率资源分配，减少干扰，提高信号质量。通过实时监测频谱变化，可以及时发现非法信号和干扰源，并采取相应的措施进行处理。
无线电接收机性能评估与调试：频谱分析仪还可用于测试无线电接收机在特定频率范围内的性能，确保其正常工作。可以测量接收机的灵敏度、选择性、失真度等参数，帮助工程师优化接收机的设计和性能。
移动通信信号分析：频谱分析仪可对移动通信信号进行分析和解调，评估信号的质量和性能。可以测量信号的功率、频率偏差、调制误差等参数，为移动通信系统的研发、调试和优化提供重要的数据支持。
（二）无线电探测与监测
无线电探测设备性能评估：可用于评估无线电探测设备的发射功率、频谱宽度、脉冲重复频率等参数，确保设备的正常运行和性能优化。通过对探测信号的频谱分析，可以发现设备存在的问题，并及时进行调整和修复。
干扰监测与分析：在复杂的电磁环境中，频谱分析仪能够快速识别和定位干扰源，分析干扰信号的频谱特征，为干扰消除提供依据。这对于保障无线电系统的可靠性和抗干扰能力具有重要意义。
频谱管理与监测：频谱分析仪是频谱管理机构的重要工具，用于监测特定频段的频谱占用情况，确保频谱资源的合理利用。通过实时监测和分析频谱数据，可以及时发现非法占用频谱的行为，并采取相应的措施进行管理。
（三）广播电视行业
电视信号和广播信号分析：频谱分析仪用于评估电视信号和广播信号的频谱占用情况、信号质量和干扰情况。可以测量信号的功率、频率响应、谐波失真等参数，确保广播电视信号的稳定传输和良好的观看体验。
宽带监测与频谱规划：频谱分析仪可对广播电视信号进行宽带监测，分析频谱资源的利用效率，为频谱规划提供数据支持。通过合理规划频谱资源，可以提高信号的传输质量和覆盖范围，满足不同用户的需求。
（四）电子产品研发、生产与维修
产品研发阶段：在电子产品的研发过程中，频谱分析仪可用于评估和优化系统的性能。可以分析信号的频谱特性、功率谱密度、调制误差等参数，帮助工程师进行信号分析和优化设计，确保产品符合规范和要求。
生产质量控制：在生产过程中，频谱分析仪用于进行质量控制和产品验证。通过测量产品的频谱特征和信号参数，如频率、功率、谐波等，可以检测产品的性能是否符合规格要求，并及时发现和排除制造缺陷，提高产品质量和生产效率。
维修与故障诊断：频谱分析仪在电子设备维修中起到关键作用。当设备出现故障或性能问题时，频谱分析仪可以用于诊断和定位问题。通过分析信号的频谱特征和幅度，工程师可以判断是否存在干扰、谐波、调制误差等问题，并采取适当的修复措施。

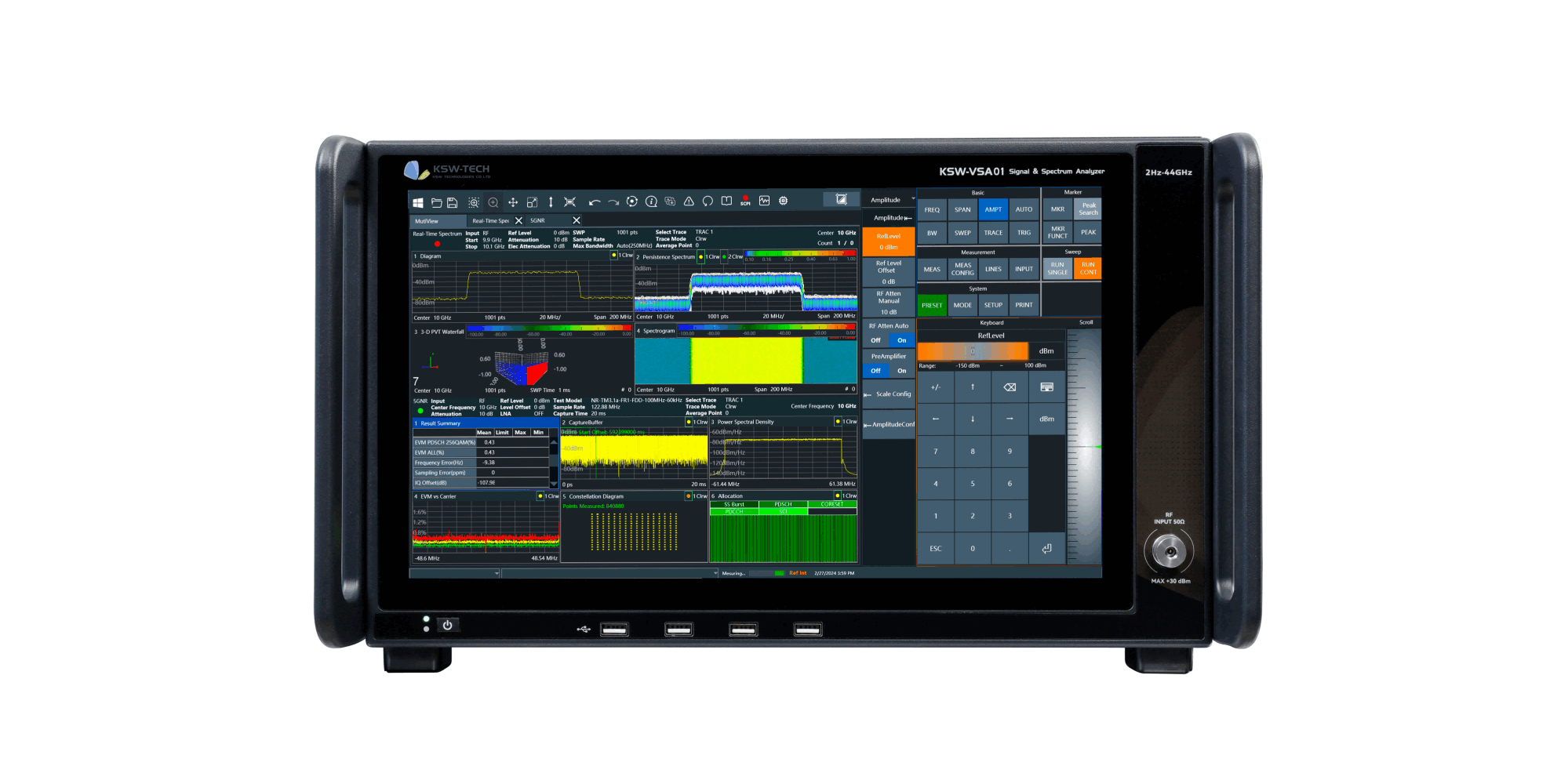

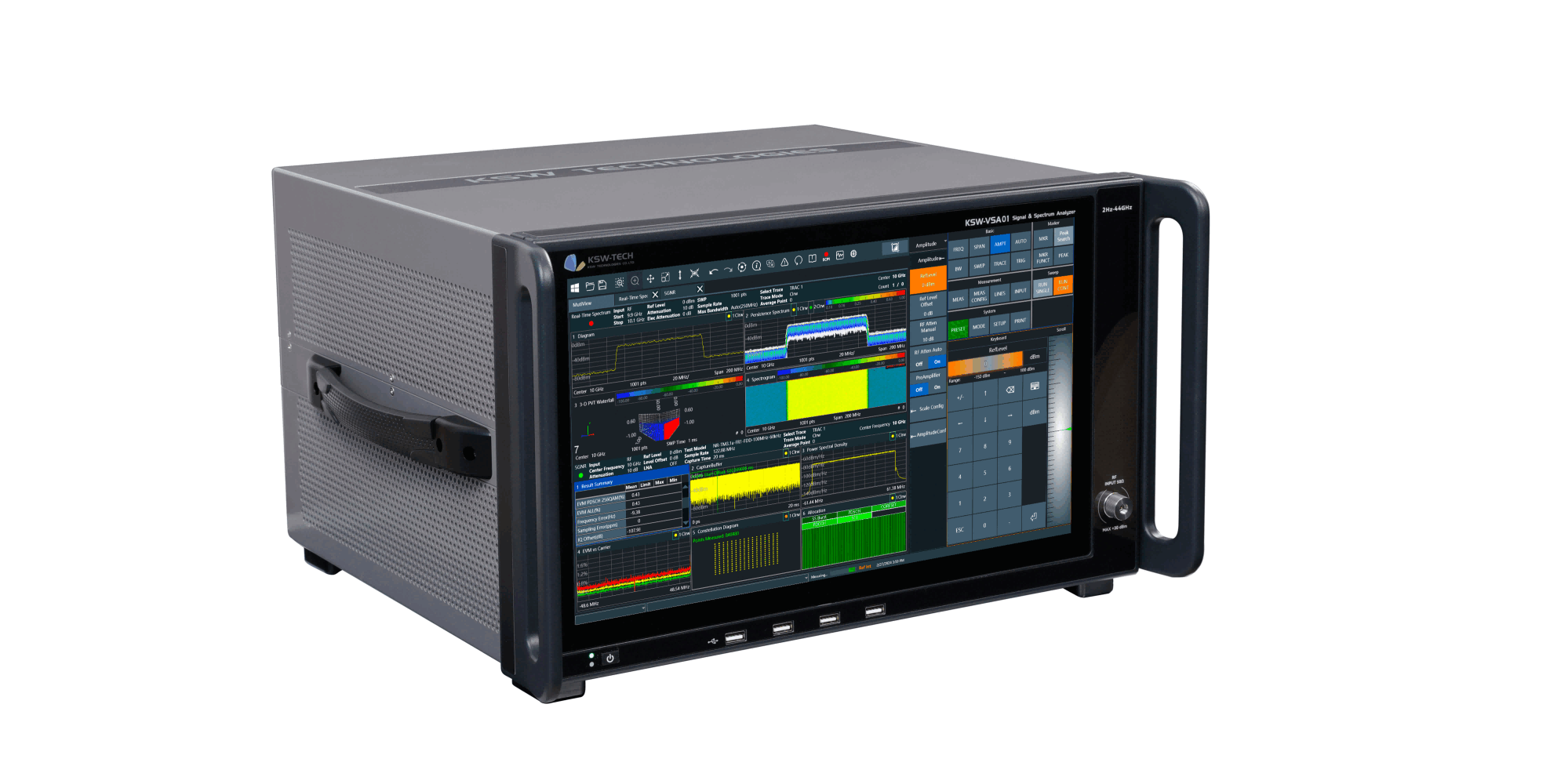

坤恒顺维KSW-VSA01信号与频谱分析仪凭借高性能射频微波设计与数字均衡算法的深度融合，构建了高宽带、大动态的频谱和矢量信号分析能力。其频率覆盖范围可达67GHz，轻松胜任高频信号的分析场景；分析带宽最大支持2GHz，并提供100MHz、250MHz、500MHz、1GHz、2GHz等多档可选配置，可根据不同测试需求灵活切换。在实时分析能力上，2GHz的实时分析带宽搭配POI>0.65μs的快速捕获特性，能够精准捕捉复杂场景下的宽带信号动态，尤其对跳频信号的捕获表现优异。存储方面，高达10TByte的内部采集存储深度，为长时间信号采集与存储提供了坚实支撑。

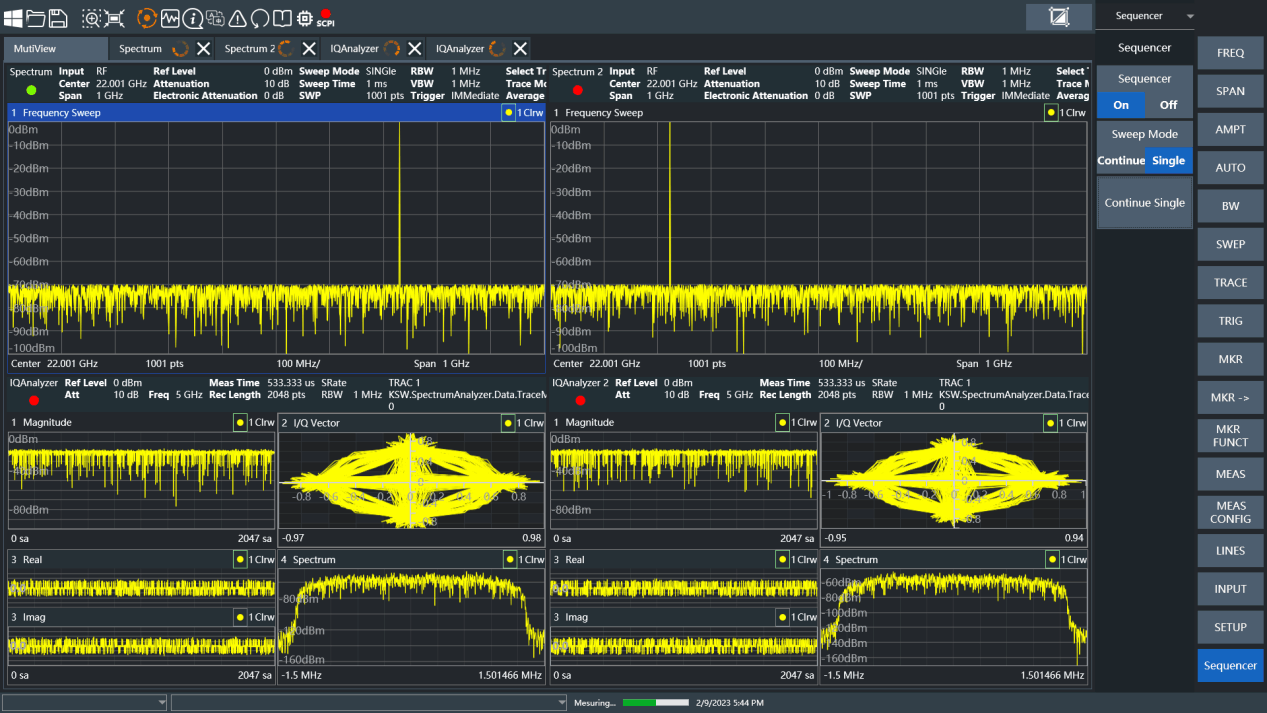

从测量精度看，KSW-VSA01本底噪声低至-166dBm/Hz 1GHz（开前置放大器典型值），相位噪声控制在-135dBc/Hz 1GHz、10kHzOffset水平，展现出了优异的射频微波性能，确保了信号分析的精准性与稳定性。功能层面，此设备集成了常见频谱和功率测试、实时频谱分析、IQ数字信号解调、矢量信号分析、相位噪声测量、脉冲信号分析等多元功能模块，尤其在移动通信、WLAN等信号的解调分析中表现出色，为通信、无线电监测、电子研发等多领域提供了全维度、高精度的信号分析解决方案。
