在信号分析领域，时域与频域如同观察世界的两种维度。传统认知中，时域是示波器的领地，频域是频谱仪的专长。但现代频谱分析仪已突破边界，通过创新设计同时提供频域全景扫描与时域精细聚焦能力，成为真正的信号分析多面手。

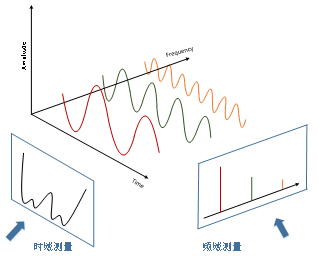

信号的时域与频域是相互对应的，某个信号在时域的波形发生变化，其频谱特性会发生相应变化。频域和时域分析是分析信号的基本方法，是从不同的角度来描述信号的特性。
一、核心原理：信号的双维度表达
1.1 时域视角（时间维度）
观察对象：信号幅度随时间的变化规律
示例：声音震动、电压波动
输出形式：波形图（横轴时间，纵轴幅度）
价值与局限：直观反映信号瞬态特征（如脉冲上升沿），但无法分离混合信号中的独立频率成分。
1.2 频域视角（频率维度）
观察对象：信号中存在的频率成分及其能量分布
示例：音频中人声/乐器频率、通信信道干扰
理论基础：傅里叶变换（任何信号可分解为正弦波组合）
分析维度 | 关键信息 | 典型应用场景 |
时域 | 瞬时值、波形形状 | 脉冲参数测量 |
频域 | 频率成分、能量分布 | 干扰定位、谐波分析 |
二、频谱分析仪：双维分析的实现引擎
频谱仪通过两种核心技术实现频域分析，并衍生时域功能：
2.1 频域核心原理

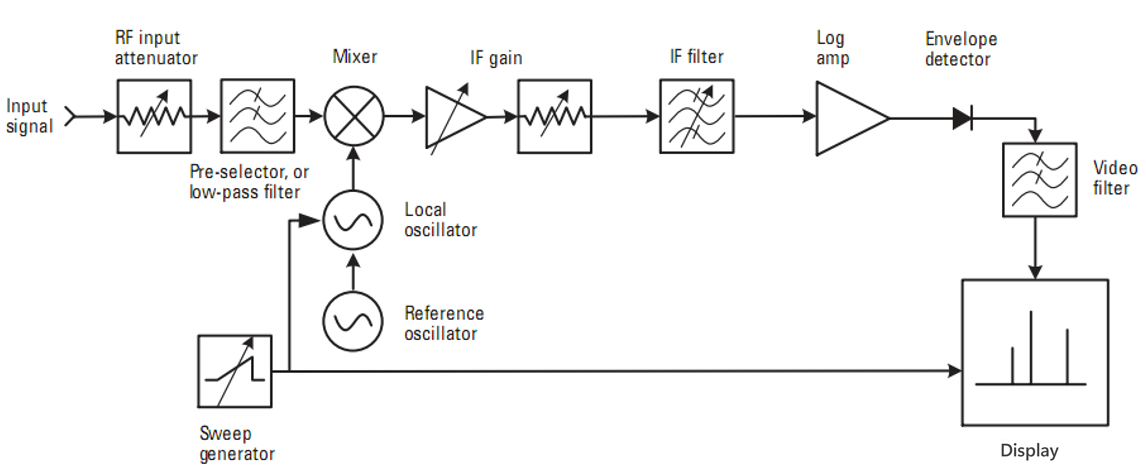

方案1：超外差扫描式（物理分解）
超外差方式能够提供宽的频率覆盖范围，同时允许在中频（IF）进行信号处理。
输入信号先经过一个衰减器，再经低通滤波器到达混频器，然后与来自本振(LO)的信号相混频。由于混频器是非线性器件，其输出除了包含两个原始信号之外，还包含它们的谐波以及原始信号与其谐波的和信号与差信号。若任何一个混频信号落在中频(IF)滤波器的通带内，它都会被进一步处理(被放大可能还有按对数压缩)。处理过程包括了包络检波、数字化以及显示。扫描（谐波）发生器在屏幕上产生从左到右的水平移动，同时它还对本振进行调谐，使本振频率的变化与斜波电压成正比。（使CRT显示的水平频率轴和本地振荡器调谐同步）。
工作流程：
1） 本振（LO）连续扫描频率
2） 混频器将输入信号与LO混合生成固定中频（IF）
3） 窄带滤波器提取特定频率分量能量
4） 逐点绘制成频谱图

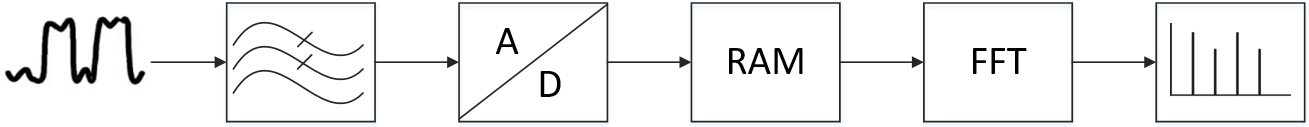

方案2：FFT数字式（数学分解）
FFT数字式频谱分析是用数值计算的方法处理一定时间周期的信号，可提供频率、幅度和相位信息。这种仪器同样能分析周期和非周期信号。主要是模拟数字转换器（ADC）将频谱分析仪端口输入的时域信号转换为使用快速傅立叶变换（FFT）的频域数据。
FFT的特点是速度快，精度高，但其分析频率带宽受ADC采样速率限制，适合分析窄带宽信号。
工作流程：
1） 高速ADC捕获时域信号片段
2） 快速傅里叶变换（FFT）计算频率分量
3） 实时生成频谱图
2.2关键功能：分辨率带宽（RBW）的哲学
RBW是频谱仪的核心调节参数，如同望远镜的“焦距旋钮”：
频谱仪的分辨率带宽（RBW）对信号测量的影响主要体现在以下三方面：
1） 频率分辨率：RBW决定了频谱仪区分相邻频率信号的能力。RBW越小，分辨率越高，可分辨频率间隔更小的信号（如200Hz RBW能分辨1kHz间隔信号）；反之，过大的RBW会导致相邻信号重叠。
2） 噪声基底与灵敏度：RBW与显示噪声成反比。RBW每减小10倍，噪声基底降低10dB，有利于检测弱信号；但过小的RBW会显著延长扫描时间（扫描时间∝1/RBW²），影响测试效率。
3） 信号失真与幅度精度：过大的RBW会引入额外噪声，掩盖弱信号（如杂散）；过小的RBW则可能因滤波器响应时间不足导致信号包络失真。合理设置RBW（如接近信号带宽）可确保幅度测量准确。
总结：测量宽带信号如高斯白噪声用较宽RBW（捕获更多能量），区分密集频率用窄RBW（提高分辨力）.
三、频谱分析仪：透视信号世界的多面手——核心功能深度解析
在无线通信、雷达探测、音频处理等领域，频谱分析仪犹如工程师的“信号透视镜”。它不仅能观察静态频谱，更能捕捉动态信号、解析复杂调制。本节以坤恒顺维龙头产品KSW-VSA01为例，揭秘频谱仪的八大核心功能，展现其如何全方位解码信号奥秘。
KSW-VSA01主要特点：
l 频率高达50GHz；
l 分析带宽:最大2GHz，具有100MHz、250MHz、500MHz、1GHz、2GHz带宽可选；
l 实时分析带宽:最大2GHz，POI优于0.65us，有效支持复杂场景下宽带信号实时分析和跳频信号捕获存储深度:提供最大10TByte内部采集存储深度，有效支持用户长时间信号采集存储需求；
l 本底噪声:-166 dBm/Hz @1GHz(开前置放大器典型值)；
l 相位噪声:<-135 dBc/Hz @1GHz,10kHz Offset。
3.1基础频谱分析：信号的“成分拆解术”
原理：基于傅里叶变换，将时域信号分解为频率与幅度的映射关系。
应用：
1）识别信号中的基波、谐波、杂散成分
2）量化不同频率点的能量分布（如电源噪声中50Hz主频与100Hz谐波强度）
3）定位干扰源频率

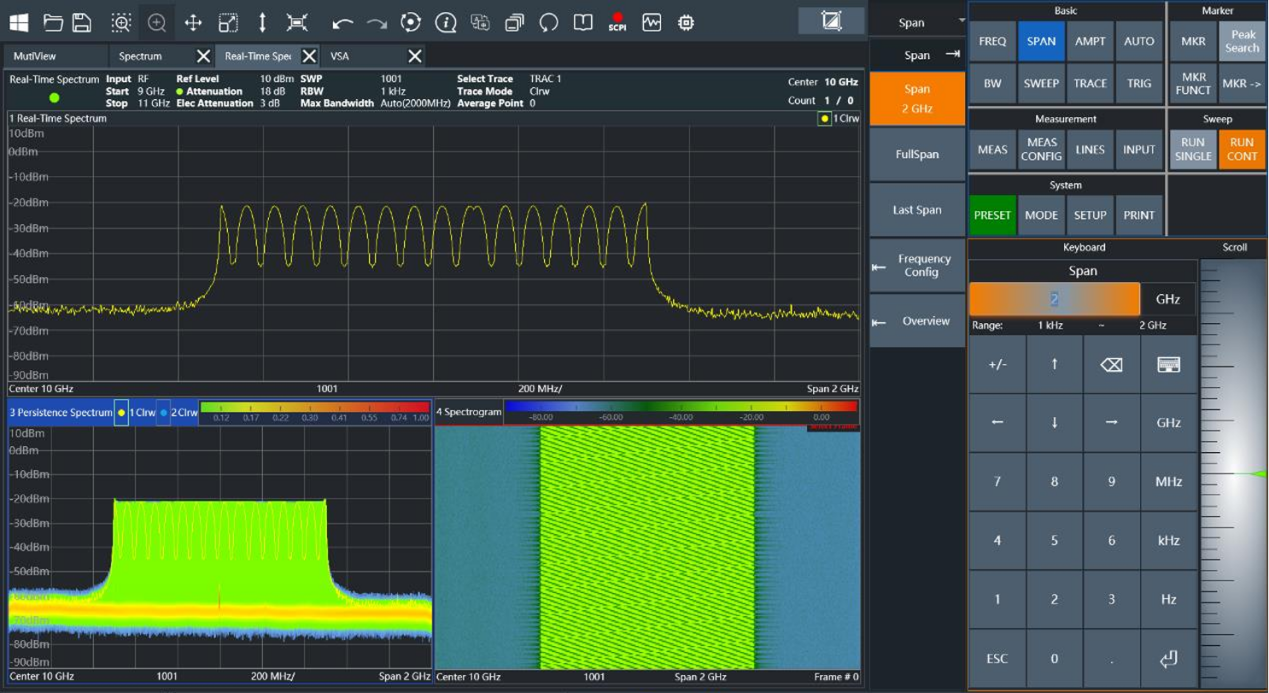

3.2实时频谱分析：动态信号的“高速摄影机”
原理：采用超高速ADC采样与并行处理架构，实现无缝捕获。
应用：
1）100%捕获瞬态信号（如雷达脉冲、跳频通信）
2）显示信号频率-时间-能量三维图谱（频谱瀑布图）
3）检测偶发干扰（如微秒级电磁脉冲）
3.3零跨度（Zero Span）分析：频域仪器的“时域模式”
原理：将本振固定在单一频率，输出该频点幅度随时间变化波形。
应用：
1）分析特定频率的稳定性（如基站载波幅度波动）
2）测量射频脉冲参数（脉宽/周期/占空比）
3）区别于传统时域：仅观察单个频点的时变特性，非全带宽信号。

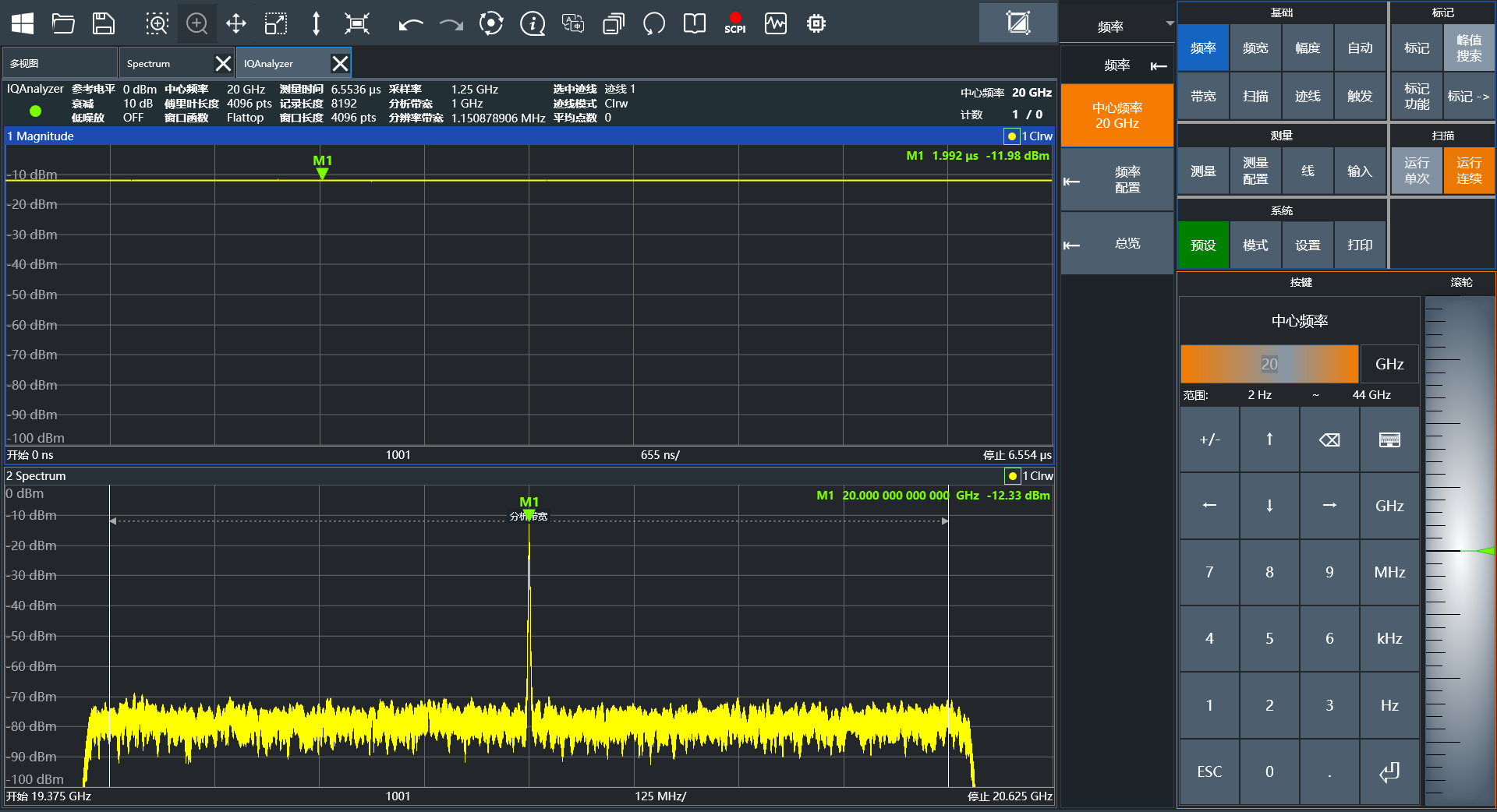

3.4 IQ分析：信号的“正交解构术”
原理：将信号分解为同相分量（I） 与正交分量（Q） 的矢量表达。
应用：
1）完整保留信号的幅度与相位信息
2）为矢量调制分析提供数据基础（如QPSK信号的I/Q轨迹）
3）输出形式：I/Q波形图、星座图、矢量图。

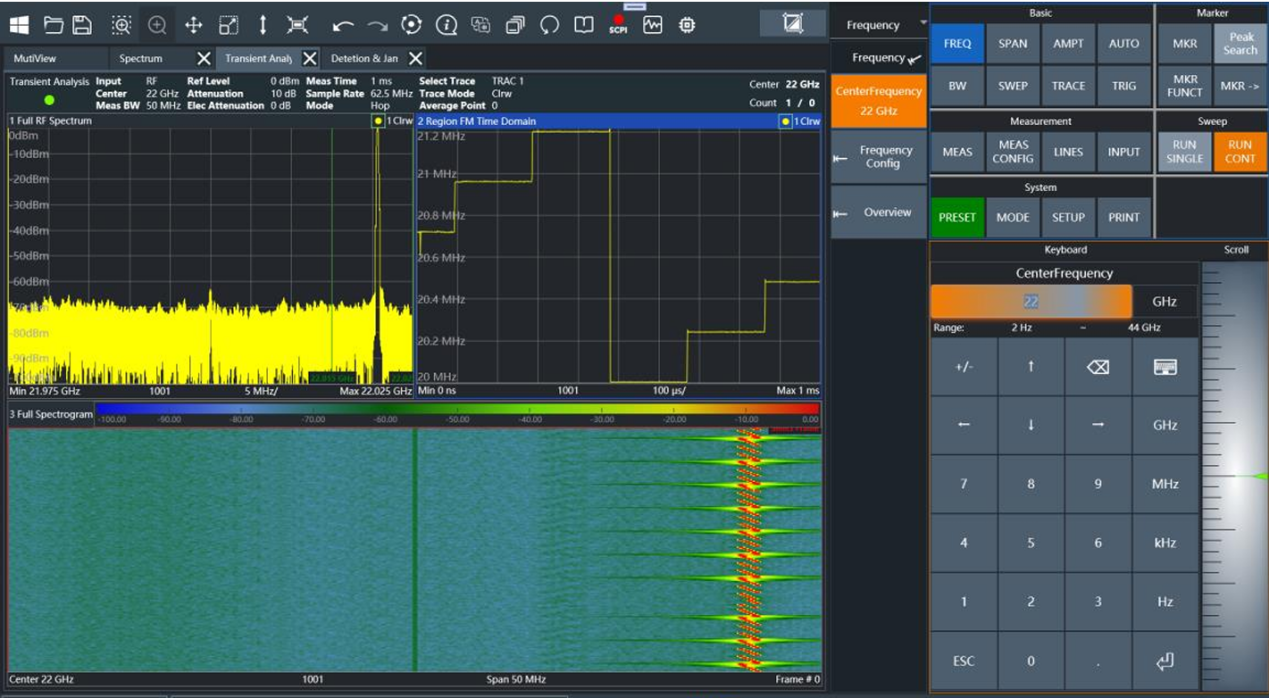

3.5瞬态分析：捕捉“昙花一现”的信号
原理：实时频谱+深度存储+触发捕获。
应用：
1）锁定非周期突发信号（如开关电源启动浪涌）
2）分析瞬态事件的频谱演变过程（频率飘移、幅度衰减）
3）典型应用：汽车电子EMC预测试中的点火脉冲干扰分析。

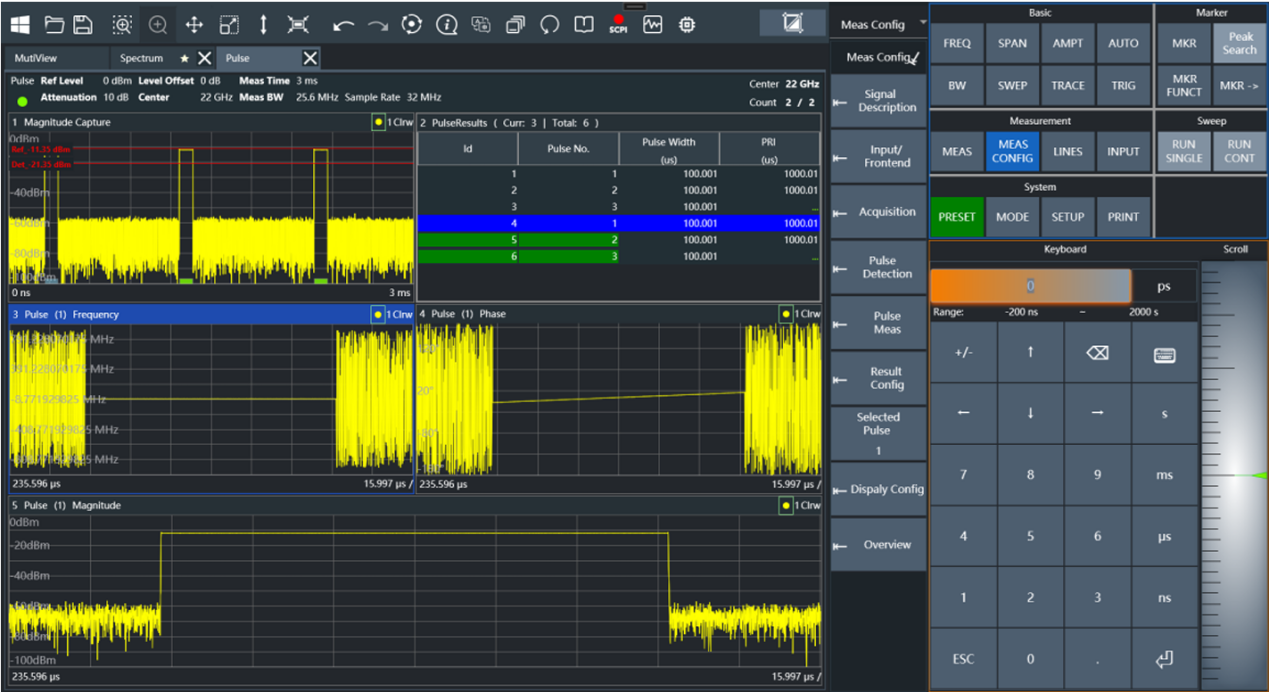

3.6脉冲分析：雷达信号的“体检报告”
专用测量套件：脉宽/重复周期/占空比、上升/下降时间、脉冲内频率/相位变化
应用：
1）评估雷达线性调频（LFM）非线性度；
2）检测脉冲包络失真（如过冲、振铃）。

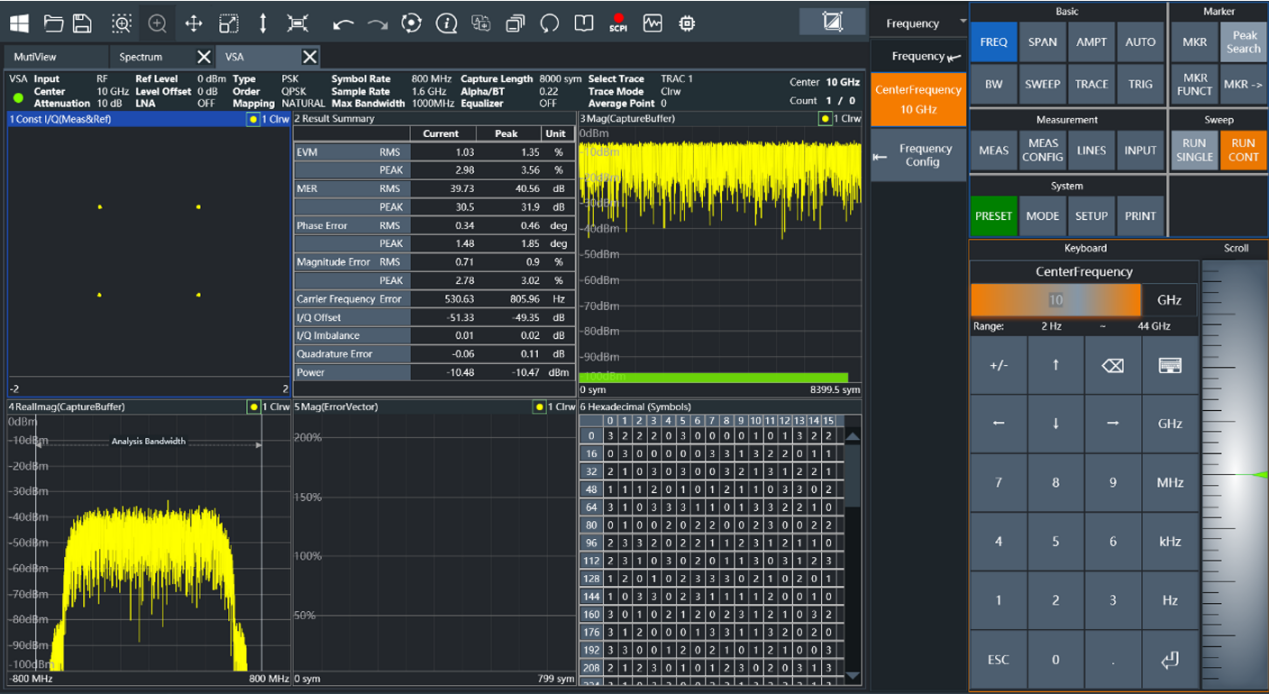

3.7矢量信号分析（VSA）：数字调制的“解码器”
原理：基于IQ数据的深度解调。
应用：
1）解析高阶调制信号（如256QAM、1024QAM）；
2）测量调制质量指标；
3）误差矢量幅度（EVM）；
4）星座图畸变。

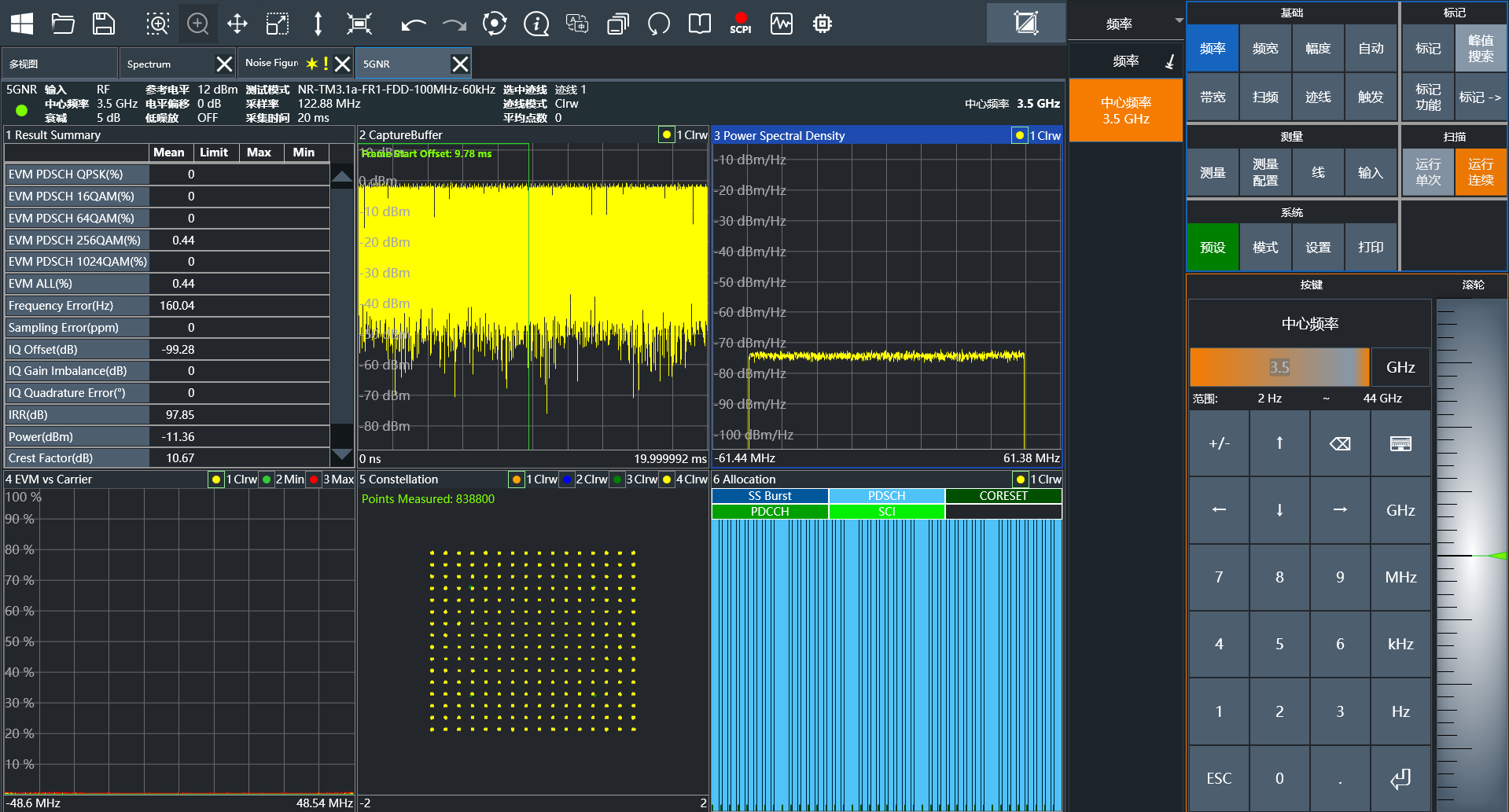

3.8 5G NR分析：赋能新一代通信
关键技术挑战应对：
挑战 | 频谱仪解决方案 |
大带宽（100MHz+） | 宽带IQ采集+多通道拼接 |
毫米波（FR2频段） | 谐波混频+波导接口 |
复杂帧结构 | 时域门控触发 |
高频谱效率调制 | 高精度VSA解调引擎 |
核心测试项：
1）信道功率（Channel Power）；
2）频谱发射模板（SEM）；
3）邻道泄漏比（ACLR）；
4）相位噪声（影响EVM）。
现代频谱分析仪已演变为多域信号分析中枢：掌握频谱仪的多维分析能力，意味着获得解锁复杂信号宇宙的终极密钥。通信与雷达等前沿领域，这种全景化分析能力将持续成为技术突破的基石。
